LS螺旋输送机
  • 碳钢ls螺旋输送机
  • 不锈钢ls螺旋输送机
  • ls无轴螺旋输送机
  • ls有轴螺旋输送机
  • ls螺旋输送机型号

LS螺旋输送机

按照JB/T7679-95《螺旋输送机》标准设计制造,管壁厚度≥10mm,可以分为碳钢和不锈钢材质,可水平/倾斜/垂直输送,单机输送长度可达60m

厂家价格:3000~4300030天价保,多买优惠—满2台享9折优惠

输送量

输送量

5.4~142立方米/时

输送长度

输送长度

40~60米

转速

转速

20~150转/分

型号配置一览表

输送物料:污泥、水泥、煤粉、饲料、化肥、灰渣、沙子、焦炭等

选择类型
碳钢材质
不锈钢材质

订购咨询

具体报价请致电
0373-268 2345

产品概述

LS型螺旋输送机水平、倾斜,垂直输送,无轴,有轴设计,适用于粉状,块状,颗粒物料。

LS螺旋输送机俗称绞龙输送机,是矿产、饲料、粮油、建筑业中用途较广的一种输送设备,适合水平或小倾角布置,倾角以不超过15°为宜,可用于输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等,输送物料温度一般为-20℃-80℃,工作环境温度通常为-20-40℃。

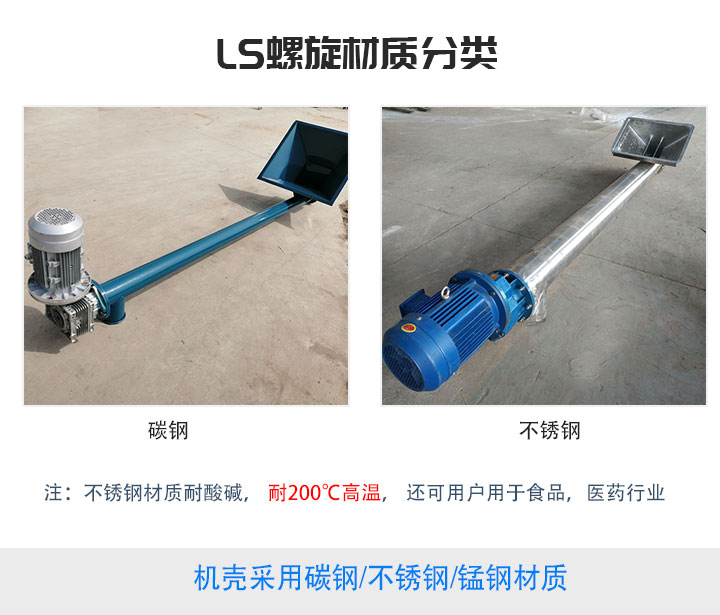

LS型螺旋输送机材质分类

LS螺旋输送机直径100mm-1250mm,材质可分为碳钢和不锈钢两种,对食品卫生要求的企业主材为不锈钢,无要求可以采用碳钢材质,可以根据客户不同生产情况和生产目的来定制。

现场视频

(不锈钢)ls螺旋输送机输送面粉

(无轴)ls螺旋输送机输送污泥

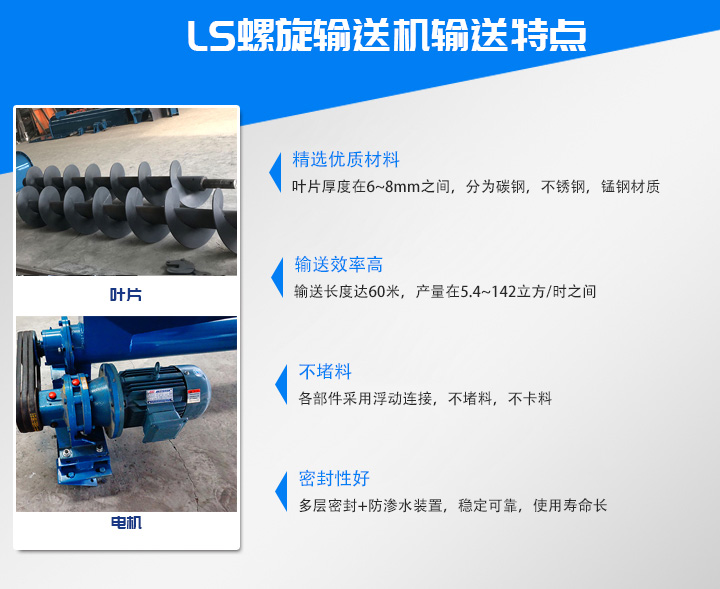

LS型螺旋输送机特点

LS型螺旋输送机特点

1、输送效率高:可实现物料的输送、提升、装卸,且在输送过程中可以同时进行混合、搅拌、松散和冷却等工艺。

2、输送量大:螺旋直径从100mm-1250mm,输送量可达142立方/时,输送长度可达60米。

3、不易卡料:各传动部位均采用浮动连接方式,使螺旋体,吊轴承和尾部总成形成一个整体旋浮体,可随输送阻力自由旋转避让,不卡料不堵料。

4、使用寿命长:采用变径结构,增大了吊轴承处的容积,避免吊轴承与物料接触,吊轴承寿命可达2年以上。

5、密封性好:ls螺旋输送机外壳管连接处设置里防渗水装置,工艺孔也经过精心改良,避免由于雨水渗入引起管内物料结块造成堵料、闷机现象发生。

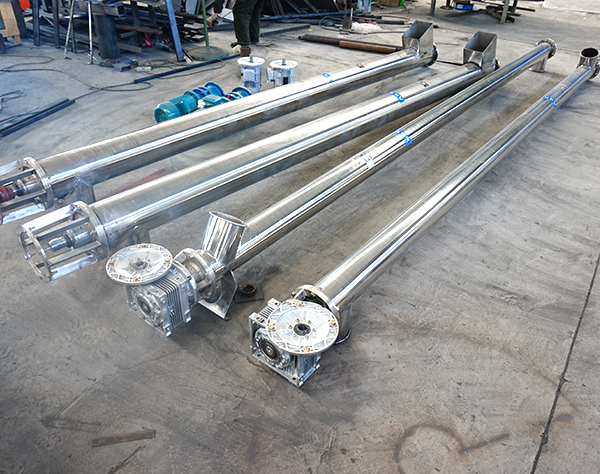

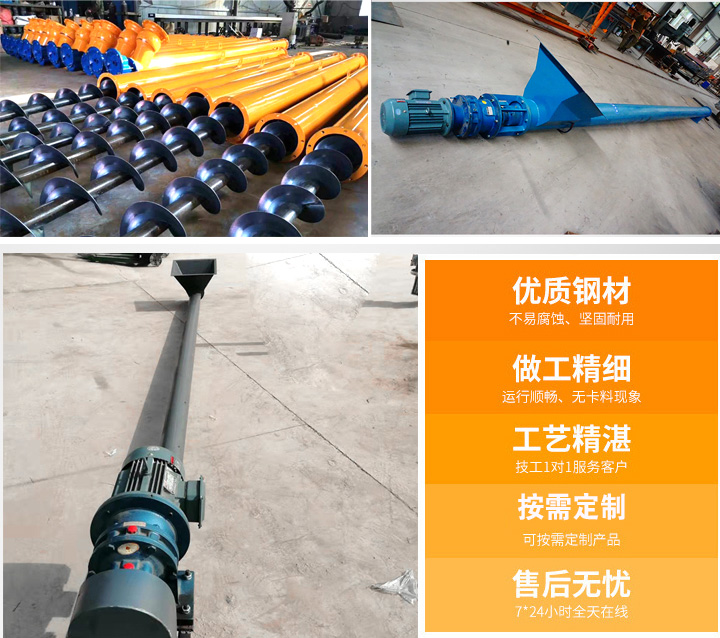

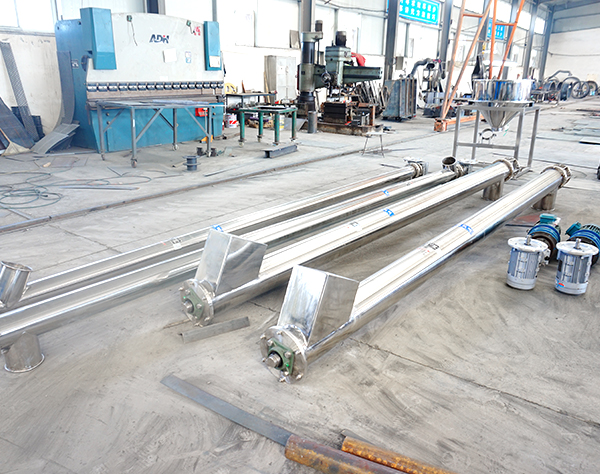

产品实拍

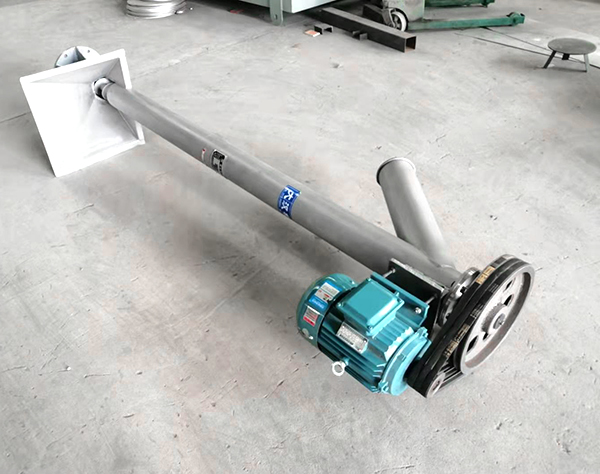

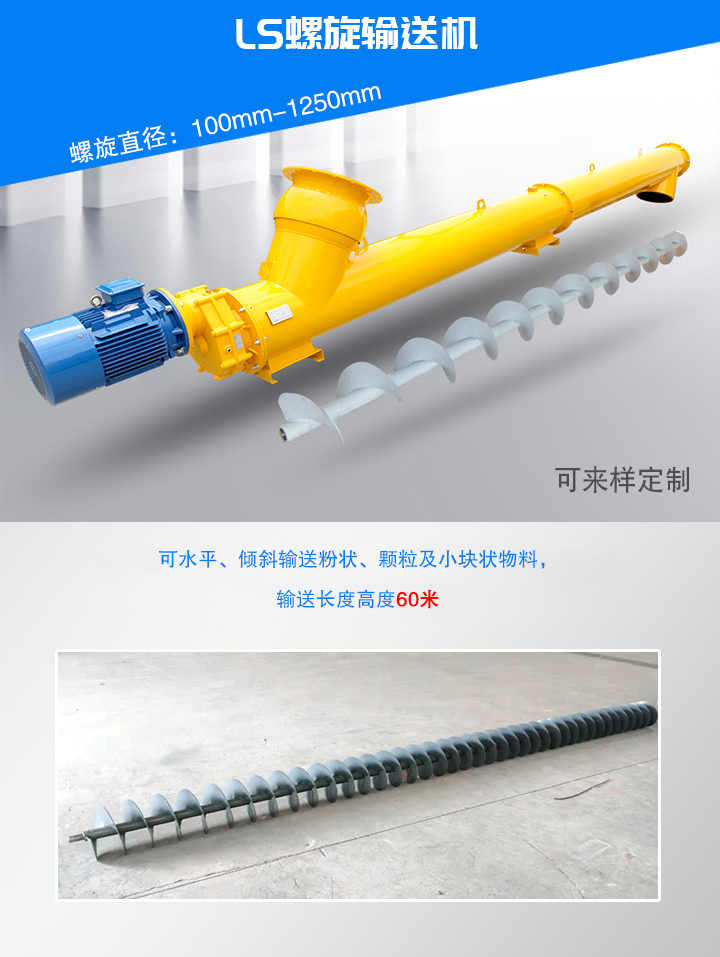

LS型螺旋输送机图片

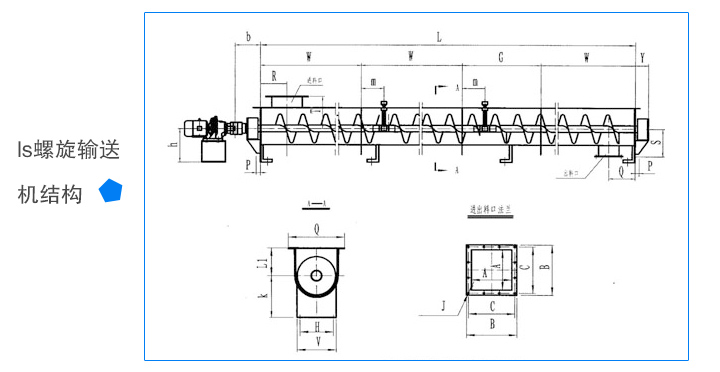

LS螺旋输送机外形及尺寸

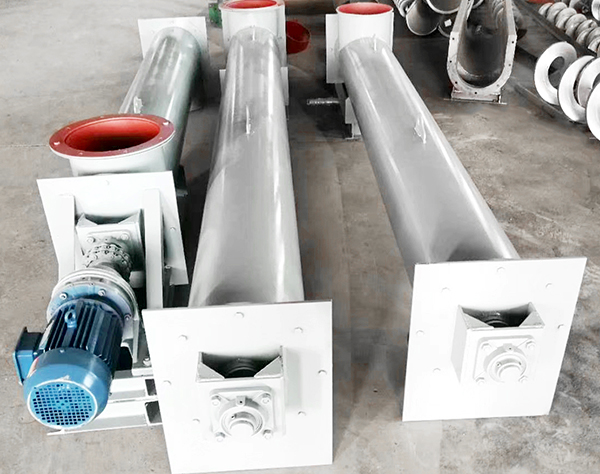

LS型螺旋输送机图片

型号 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-40000
LS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 350 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500
5500-80000
LS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
LS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910

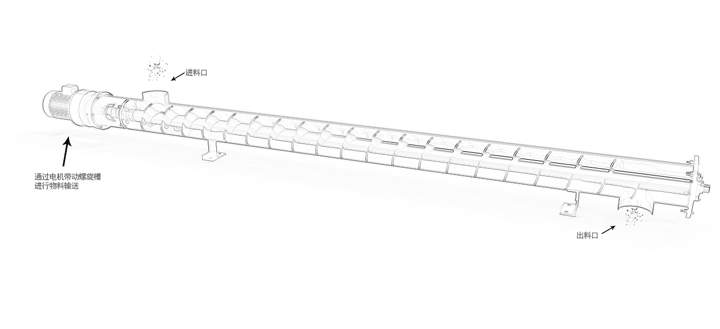

LS型螺旋输送机工作原理

ls型螺旋输送机原理

LS螺旋输送机的工作过程是利用旋转螺旋叶片的运动将物料推移输送,在这个过程中物料的吱声重量以及物料与输送机机壳的摩擦阻力防止物料与螺旋输送机叶片一起旋转,从而达到输送物料的目的。

LS型螺旋输送机技术参数

型号
规格
螺旋
直径
mm
D

螺距
mm
s
转速
r/min
n
标准体积输量 转速
r/min
标准体积输送量 转速
r/min
标准体积输送量 转速
r/min
标准体积输送量
Iv(m3/h) Iv(m3/h) Iv(m3/h) Iv(m3/h)
0.45 0.33 0.15 n 0.45 0.33 0.15 n 0.45 0.33 0.15 n 0.45 0.33 0.15


LS100 100 100 140 3.0 2.2 1.0 112 2.4 1.7 0.8 90 1.9 1.4 0.6 71 1.5 1.1 0.5
LS125 125 125 125 5.2 3.8 1.7 100 4.1 3.0 1.4 80 3.3 2.4 1.1 63 2.6 1.9 0.9
LS160 160 160 112 9.7 7.1 3.2 90 7.8 5.7 2.6 71 6.2 4.5 2.1 56 4.9 3.6 1.6
LS200 200 200 100 16.9 12.4 5.6 80 13.5 9.9 4.5 63 10.7 7.8 3.6 50 8.5 6.2 2.8

LS250 250 250 90 29.7 21.8 9.9 71 23.5 17.2 7.8 56 18.5 13.6 6.2 45 14.9 10.9 5.0
LS315 315 315 80 52.9 38.8 17.6 63 41.6 30.5 13.9 50 33.1 24.2 11.0 40 26.4 19.4 8.8
LS400 400 355 71 85.3 62.5 28.4 56 67.3 49.3 22.4 45 54.1 39.6 18 36 43.2 31.7 14.4


LS500 500 400 63 133.2 97.7 44.4 50 105.8 77.6 35.3 40 84.6 62.0 28.2 32 67.7 49.6 22.6
LS630 630 450 50 188.9 138.5 63.0 40 151.1 110.8 50.4 32 120.9 88.6 40.3 25 94.4 69.3 31.5
LS800 800 500 40 270.7 198.5 90.2 32 216.6 158.8 72.2 25 169.2 124.1 56.4 20 135.4 99.3 45.1


LS1000 1000 560 32 379.0 277.9 126.3 25 296.1 217.1 98.7 20 236.9 173.7 79.0 16 189.5 139.0 63.2
LS1250 1250 630 25 520.5 381.7 173.5 20 416.4 305.4 138.8 16 333.1 244.3 111.0 13 270.7 198.5 90.2

ls螺旋输送机选型

驱动装置选配:

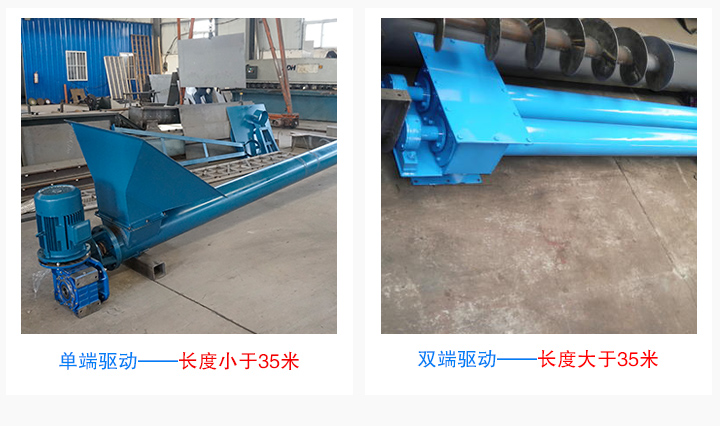

该机驱动采用XWD系列摆线针轮减速机,有单端驱动(C1制法)和双端驱动(C2制法)两种方式,螺旋机长度小于35m的按C1制法,即单端驱动。螺旋机的中间吊轴承分滚动轴承(M1制法)和滑动吊轴承(M2制法)两种。输送物料≤80℃的一般采用M1制法,>80℃的宜选用M2制法。

ls螺旋输送机驱动装置

吊轴承选配:

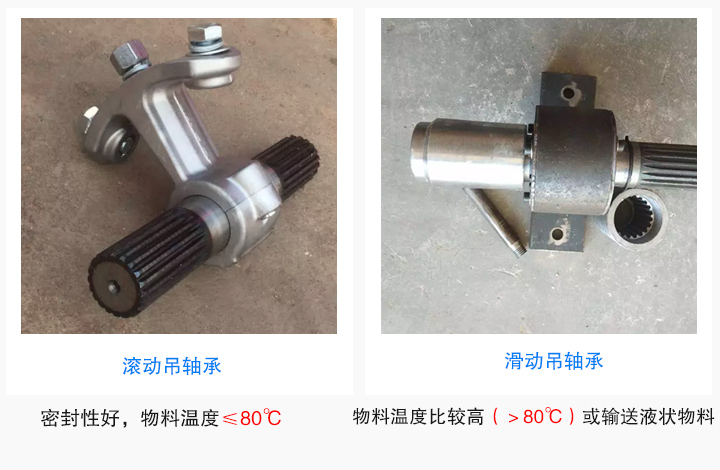

ls螺旋输送机吊轴承图

M1—为滚动吊轴承,采用80000型密封轴承,轴盖上另有防尘密封结构,常用在不易加油,不加油或油对物料有污染的地方,密封效果好,吊轴承寿命长,输送物料温度≤80℃订货时可不注明)。

M2—为滑动吊轴承,设防尘密封装置,常用在输送物料温度比较高(>80℃),或输送液状物料。

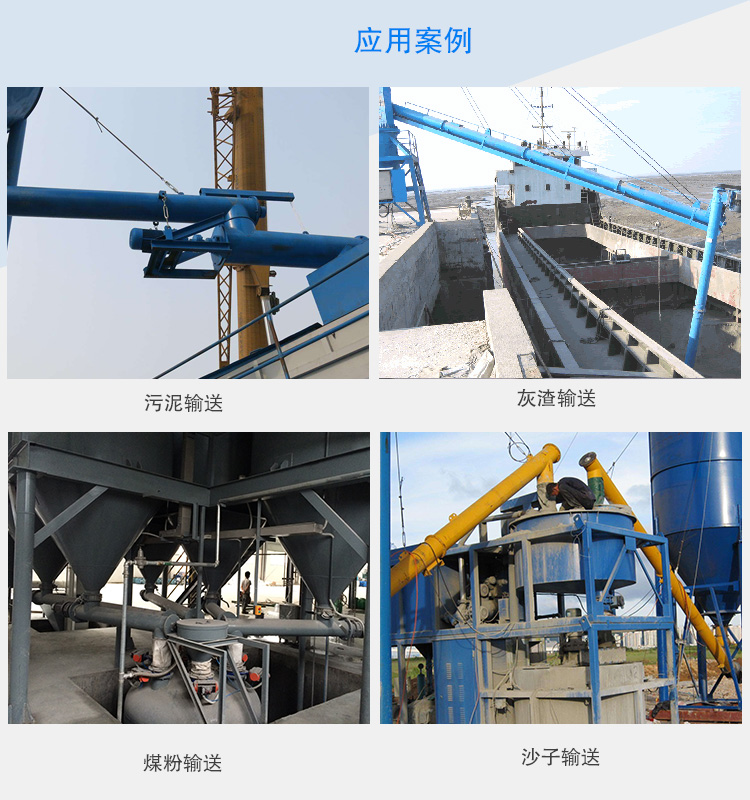

应用案例

LS螺旋输送机

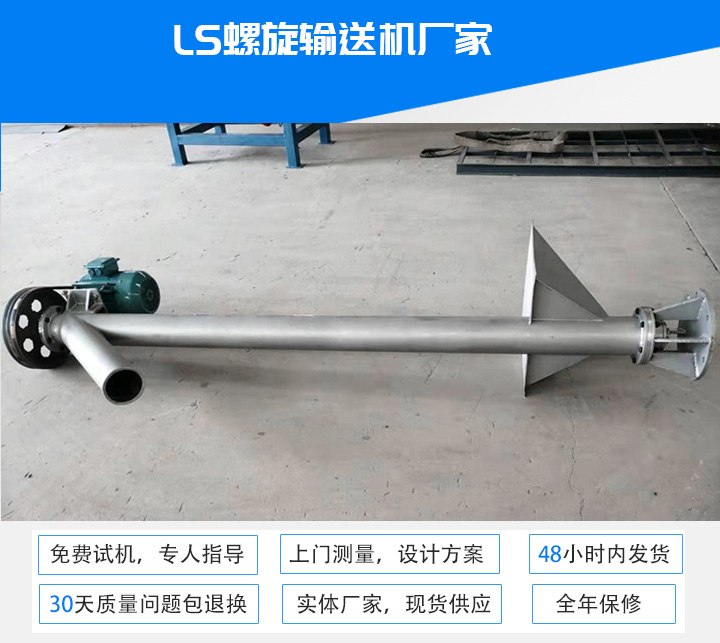

LS螺旋输送机厂家

ls型螺旋输送机厂家

1、大汉厂家建立12年,用于丰富的生产经验,有10000平方米工厂面积,技术工艺成熟,新乡大汉ls螺旋输送机设计合理,符合用户实际需求,运作也非常平稳。

2、免费提供安装、对用户进行操作培训、定期回访等服务,用户在生产中遇到的任何难题,新乡大汉承诺都会及时配备专业的技术人员帮助用户解决

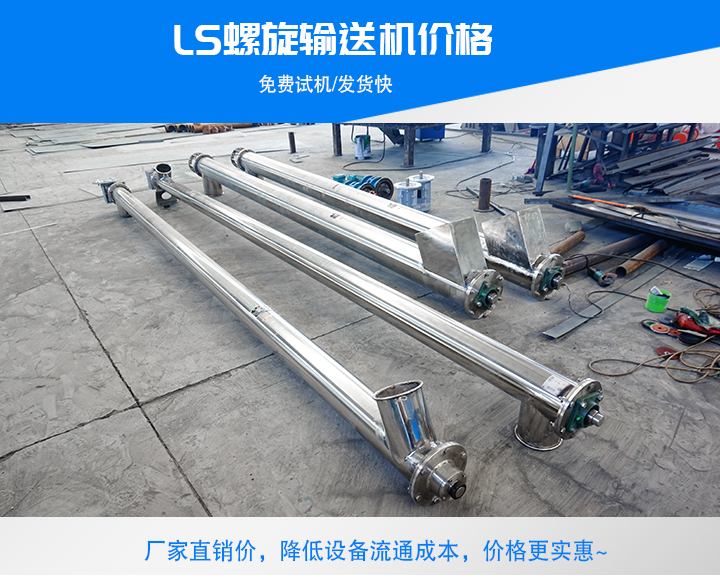

LS螺旋输送机价格

LS螺旋输送机价格

新乡大汉ls螺旋输送机厂家直销,价格便宜,售出的每一台设备都是直接面向我们的用户,不存在中间商,可以在一定程度上减少用户的采购成本。

服务支持

LS螺旋输送机购买须知

产品问答

问:ls螺旋输送机该按照哪些参数选型

答:①根据物料特性来选择合适的材质,如果物料粘性高、有缠绕性的话,还需要选择无轴设计的ls螺旋输送机;②根据产量来选择合适的型号;③根据现场设计合适的倾角等。

问:ls螺旋输送机的价格怎么判断呢?

答:主要由于其型号、材质、现场情况、做工(质量)的方面来制定价格,厂家不同,其价格也会有所不同。

问:ls型和gx型螺旋输送机的区别

答:ls是gx螺旋输送机改良来的,主要的改良就是吊轴承结构,使得物料更加流畅的通过。Ls螺旋输送机的处理能力:1.4-305 m3/h,gx型处理能力:11.4-455m3/h

问:ls型螺旋输送机能够运送哪些物料?

答:主要用于输送粉状、颗粒度和块状度较小的物料,还可分为有轴和无轴两种,螺旋直径从100mm到1500mm,共有五种规格,长度从4米到70米,每隔0.5米一档。

问:ls型螺旋输送机,每小时输送量是25吨,选多大的?

答:可以选择315型号的,但是还得考虑您的现场情况,如输送角度等。具体可咨询大汉客服。

问:ls500螺旋输送机的输送距离为多少?

答:一般是说5~10米。

问:ls400无轴螺旋输送机输送量可以达到多少?

答:在水平输送的情况下,大概也就20个立方左右,但是还得需要根据用户的输送长度,物料特性以及现场的情况等考虑。

问:ls螺旋输送机输送泥状物料,轴容易断怎样处理?

答:ls螺旋输送机是不宜输送易变质的、粘性大的、易结块的物料的,因为这些物料在输送时会粘结在一螺旋上,如果是输送泥状物料,建议您选择无轴螺旋输送机。
