螺旋输送机

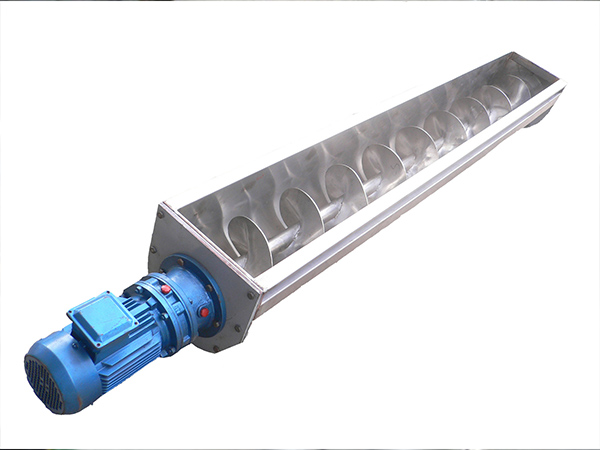

  • 不锈钢螺旋输送机
  • 螺旋输送机叶片
  • 螺旋输送机出料口
  • 倾斜螺旋输送机
  • 垂直螺旋输送机

螺旋输送机

选用6-8mm加厚螺旋叶片,分为管式、U型、无轴三种规格,材质为碳钢或不锈钢,可水平、倾斜或垂直布置,通过增减标准节可得到不同长度,输送过程中可完成对物料的混合、搅拌、冷却等功能,扭矩大、转速快、不堵料。

厂家价格:3600~4000030天价保,多买优惠—满2台享9折优惠

输送量

输送量

1.4~458立方米/时

输送长度

输送长度

2~70米

转速

转速

20~150转/分

型号配置一览表

输送物料:污泥、水泥、垃圾、污水、黄豆、草木灰、砂砾、铜矿粉、混凝土、化肥等

选择类型
碳钢材质
不锈钢材质

订购咨询

具体报价请致电
0373-268 2345

螺旋输送机介绍

大汉螺旋输送机主要用于输送粉末、颗粒及小块状物料,可以水平、倾斜或垂直输送物料,分为有轴螺旋输送机、无轴螺旋输送机、管式螺旋输送机、U型螺旋输送机、不锈钢螺旋输送机等,设备型号全,输送量可以达到458立方/时,大汉螺旋输送机单价3600元起,现在咨询还有8-9折优惠。

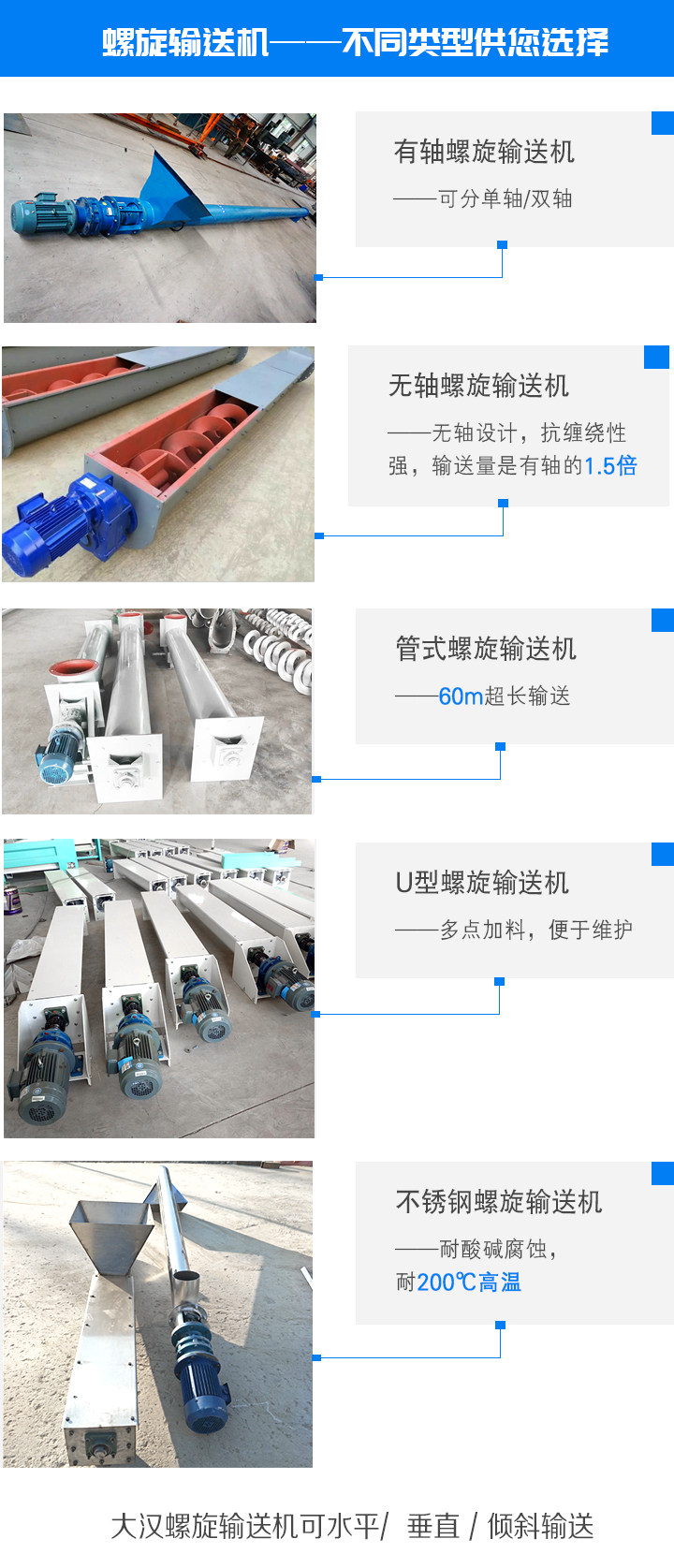

螺旋输送机按照不同输送物料可分为有轴、无轴、管式、U型及不锈钢材质等,可根据输送要求选择合适的机型

螺旋输送机主要用于粮食、建材、冶金、煤炭、化工、电力等行业对粉末、颗粒或小块状物料进行输送任务,如水泥、混凝土、饲料、化肥、粉煤灰等物料,不宜输送易变质的、粘性大的、块度大的及易结块的物料。

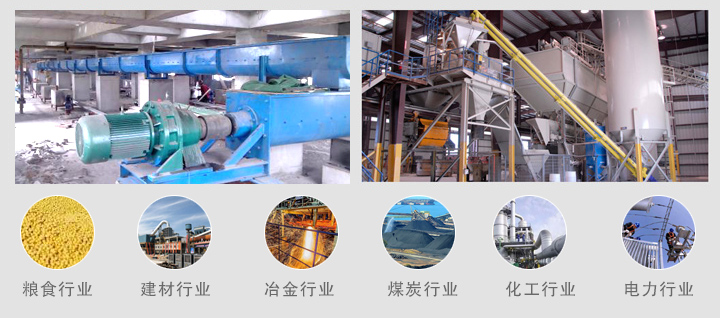

螺旋输送机应用行业

大汉厂家可以根据输送物料及现场输工艺要求采用非标定制设计。

螺旋输送机现场视频

输送污泥——螺旋输送机

输送煤粉——U型螺旋输送机

面粉输送机——不锈钢螺旋输送机

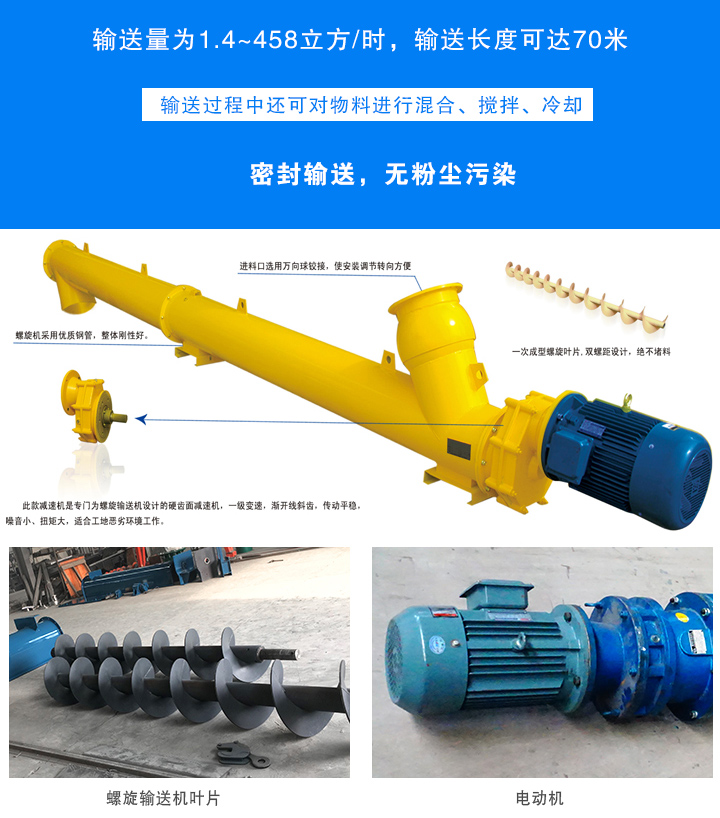

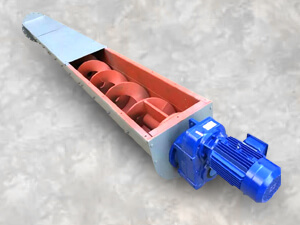

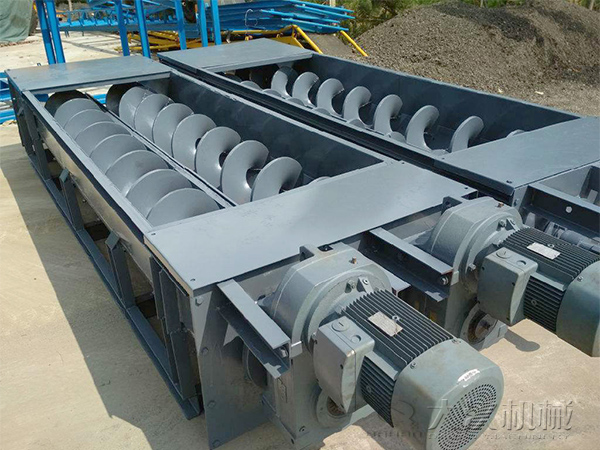

螺旋输送机细节展示

螺旋输送机细节展示

驱动装置:由电机与减速机组成。

螺旋叶片:可分为满叶式、带叶式、桨叶式、齿式等几种形式。

机壳:分为两种形式"U"形机壳和"O"机壳.

螺旋轴:中空,用钢管制成,强度高、重量轻、便于连接。在轴与轴的连接处和安装轴承处使用一小段实心轴。在连接处将实心轴伸入空心轴内用高强度的螺栓按相互垂直方向对穿空心轴与实心轴来固定连接螺旋轴。

螺旋输送机突出优势

螺旋输送机突出优势

1、工作性能好:螺旋输送机体积小,运作平稳,承载能力大,每小时输送量在1.4~458立方,输送长度可达70米;

2、输送效果显著:整机转速高,可确保物料快速均匀输送;

3、螺旋输送机密封性好,外壳采用无缝钢管制作而成,端部采用法兰互相连接成一体,刚性好,既可以全封闭输送,防止粉尘污染,也可敞开输送;

4、设计合理、使用寿命长:进出料口位置布置灵活,出料端还设有清扫装置,输送机使用寿命长;

5、在输送过程中,还可完成物料混合、搅拌、冷却等工艺流程。

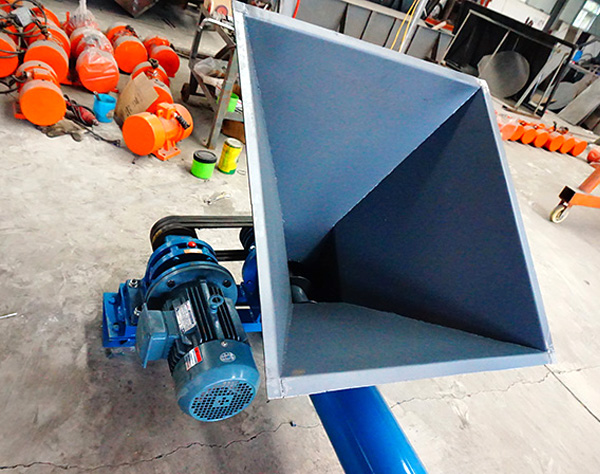

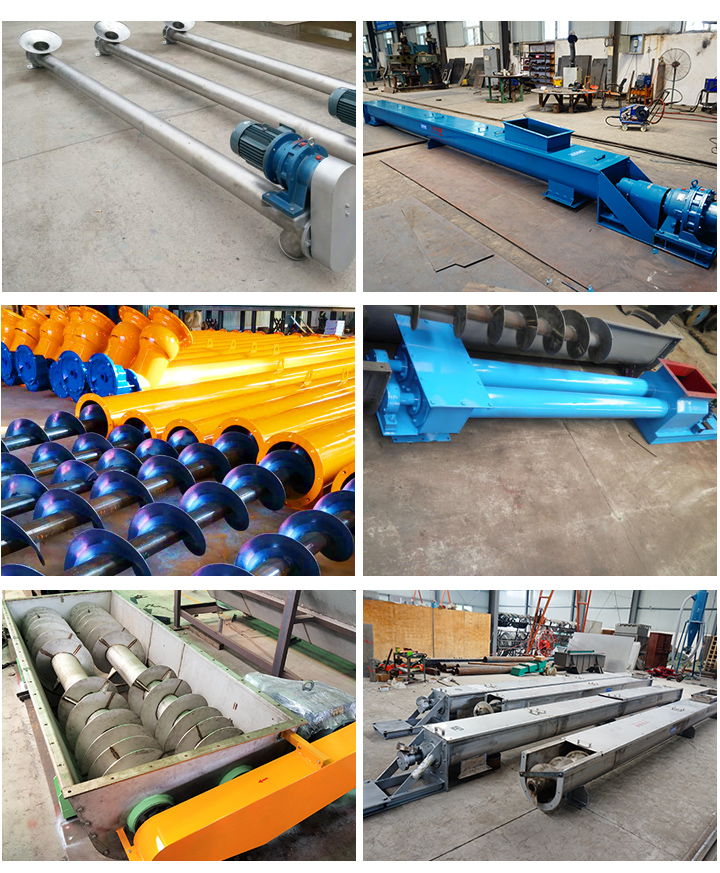

产品实拍

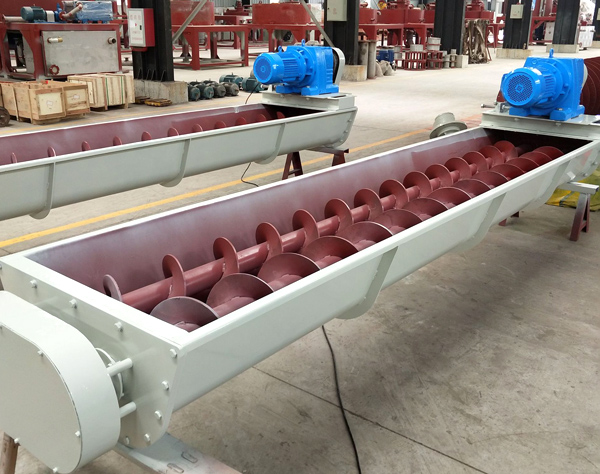

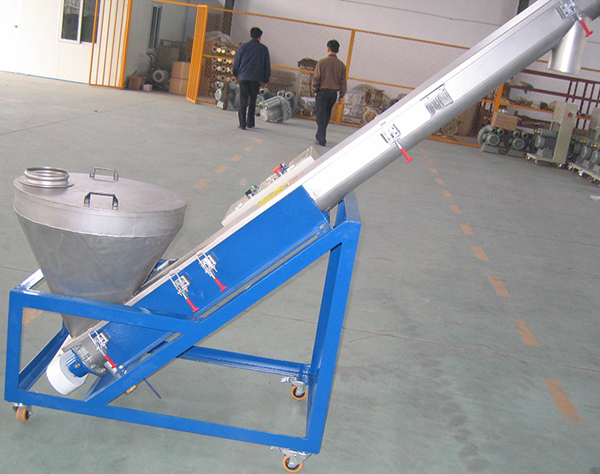

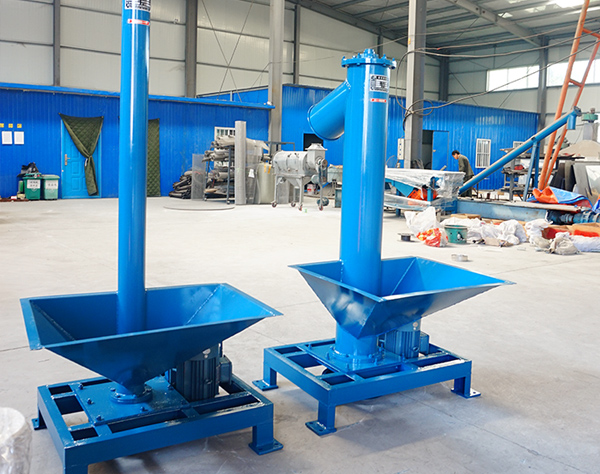

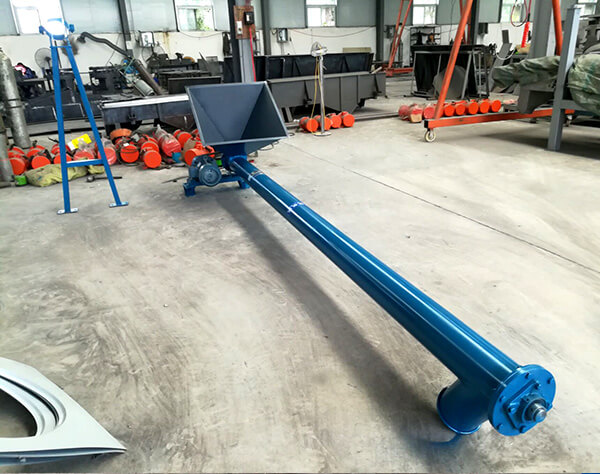

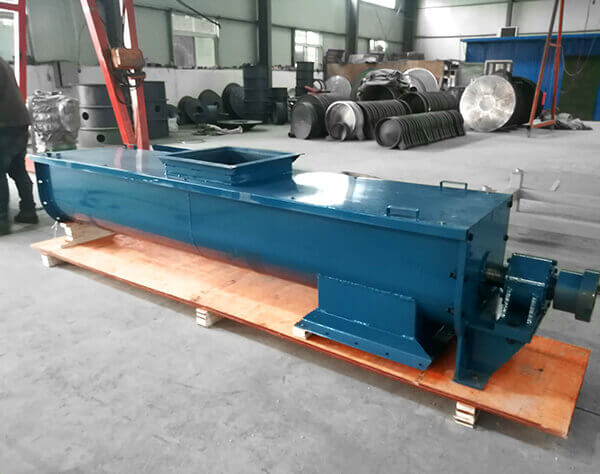

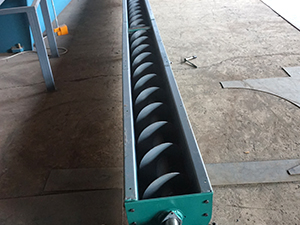

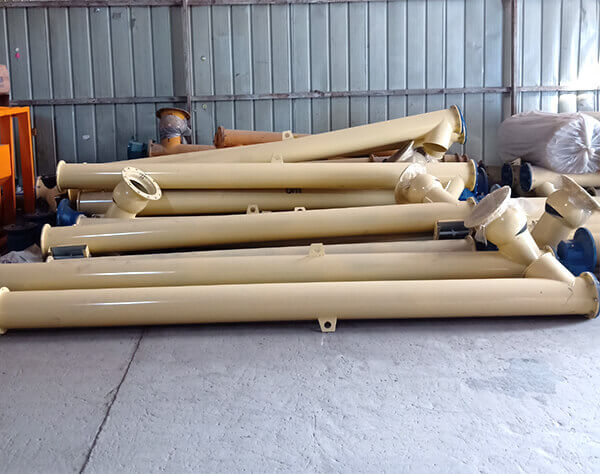

螺旋输送机实拍

螺旋输送机工作原理

螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成。

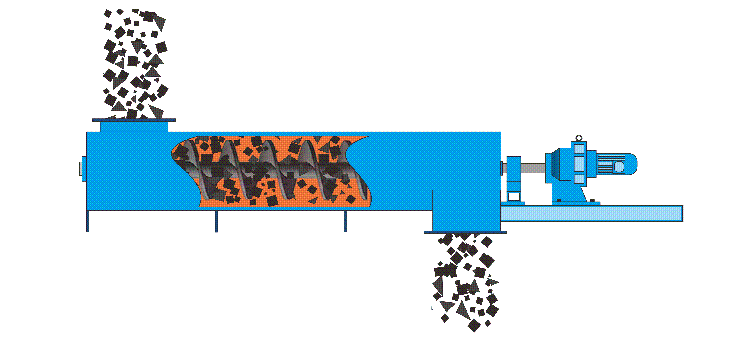

螺旋输送机工作原理

螺旋输送机的工作原理是旋转的螺旋叶片将物料推移而进行螺旋输送机输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。

螺旋输送机技术参数

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
LS型 GX型) 输送量QΦ=0.33(m3/h) 功率Pd 1=10m(KW)) 功率Pd 1=30m(KW) 转速(r/min) 输送量QΦ=0.33(m3/h)
100   2.2 1.1 1.6 120 1.9
160   7.6 1.5 2.8 90 5.7
200 200 11 2.2 3.2 75 18
250 250 22 2.4 5.3 75 18
315 300 36.4 3.2 8.4 60 29.1
400 400 66.1 5.1 11 60 52.9
500 500 93.1 4.1 15.3 45 69.8
630   60 160 8.6 25.9
800   223 12 36 35 174
1000   304 16 48 30 261
1250   458 24.4 73.3 20 305

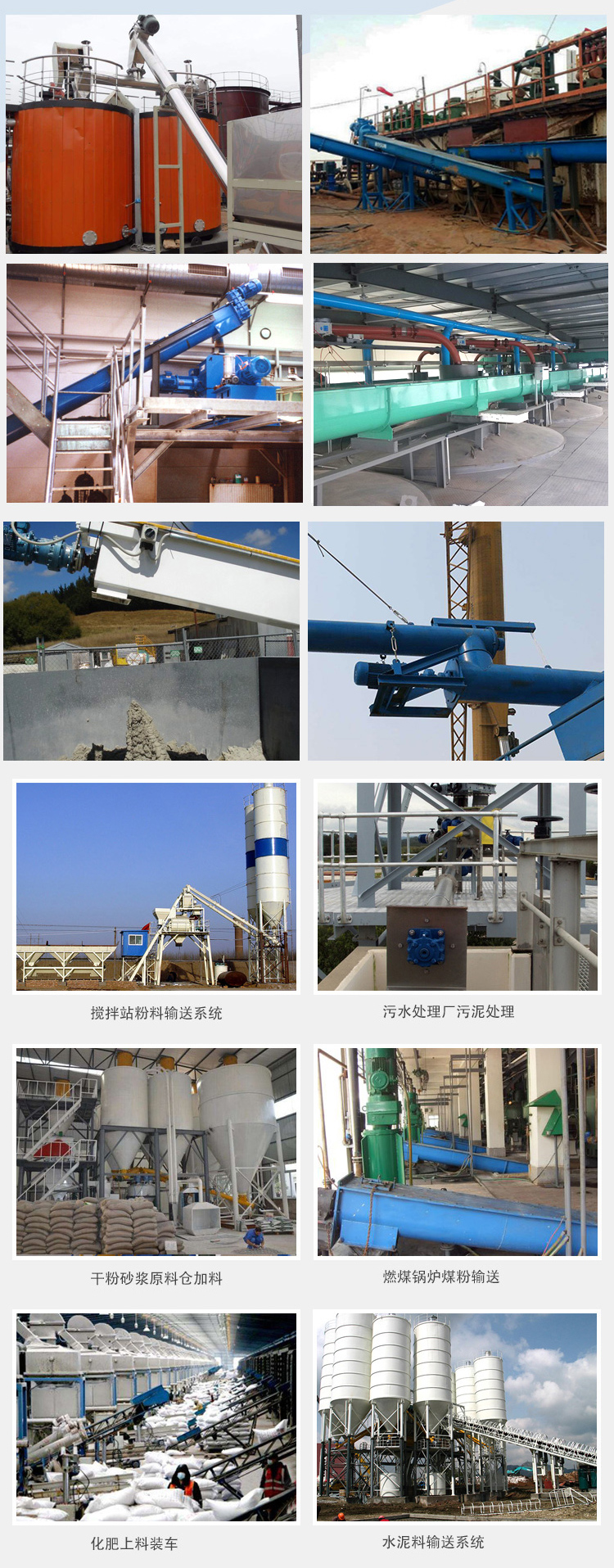

螺旋输送机客户现场

螺旋输送机客户现场

螺旋输送机价格

新乡大汉是一家集研发、生产、服务为一体的大型企业,采取厂家直销式运行模式,螺旋输送机价格更加透明,用户可以在大汉购买到更加优质、优惠的螺旋输送机。

螺旋输送机厂家直销,价格低至3600元

螺旋输送机厂家

1、螺旋输送机采用优质采用德国进口轴承,螺旋输送机叶片根据用户实际输送物料选择不同的厚度看,实实在在为用户考虑。

2、大汉螺旋输送机可以水平、倾斜或垂直输送物料,大汉螺旋输送机输送效率高,输送量可以达到455m3/h

3、螺旋输送机有可多种型号,可以满足用户的筛分需求。

螺旋输送机厂家

实力企业见证

螺旋输送机由厂家直接送货上门,发货迅速,设备1年保修,终身维护

产品问答

问:螺旋输送机有哪些分类?

答:①输送角度:水平、倾斜、垂直螺旋输送机;②有无中心轴:有轴、无轴螺旋输送机;③外形:管式、U型螺旋输送机,另外我们可以根据您的要求为你定制设计。

问:如何选择适合的螺旋输送机?

答:①物料特性--螺旋叶片类型和材质;②产量--产量决定型号;③输送环境--长度或角度;④配件--电机/轴承。

问:螺旋输送机爬坡角度是多少

答:有轴管式螺旋输送机倾斜角度可达45°左右,而有轴U型螺旋输送机倾斜角度在20°~30°左右。无轴管式螺旋输送机爬坡角度在30°左右,而无轴U型螺旋输送机倾斜角度在20°~30°。

问:螺旋输送机的叶片有几种?

答:主要就分为两种:有轴叶片和无轴叶片,有轴螺旋叶片更适合输送粘性、缠绕性物料。

问:螺旋输送机叶片材质可分为哪些?

答:有碳钢,不锈钢,锰钢材质三种,碳钢材质输送普通物料输送机,不锈钢材质耐腐蚀,耐高温,锰钢材质耐磨性好。

问:螺旋输送机与带式输送机哪个好?

答:各有各的优劣,用于水平或倾斜输送粉状、粒状和小块状物料,物料温度小于200℃。带式输送机适用于输送堆积密度小于1.67/吨/立方米,易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,物料温度小于60℃。

问:管式螺旋输送机和u型螺旋输送机的区别

答:u型螺旋输送机密封性能好,对于粉尘较大以及对环境有要求的场合具有极大的优势,可以避免输送过程中扬尘现象的产生。管式螺旋输送机可布置成水平或倾斜输送形式(倾角GX型小于200、LS型小于150),每小时可以输送142m³的物料。而u型螺旋输送机适合水平/小倾角输送,倾斜角度不超过15°,每小时可输送134m³。

问:螺旋输送机有哪些特点及应用领域?

答:螺旋输送机具有截面积小,密封性能好,运行稳定可靠,多点装卸中等,操作安全,维修方便的优点。适合水平或倾斜地输送粉状,颗粒状和小块状物料,物料温度低于200°C。 不适用于输送容易变质,粘稠和结块的材料

问:螺旋输送机可以输送泥浆状态的东西吗

答:可以,对于输送泥浆,可以选择无轴螺旋输送机。

问:螺旋输送机输送时的有哪些注意事项?

答:①启动前:要检查一下设备内部有没有杂物,润滑处有没有添加足够的润滑油;②使用过程中:注意一下过料时要均匀,防止过载;③停机:停机之后,要及时清理设备内部的粘状物料。

问:如何调整螺旋输送机转速?

答:调整电机功率。

问:适合螺旋输送机的密封方式有哪些

答:①在螺旋输送机的端座轴套百内侧装设一对密封环,一个固定在螺旋输送机的端座轴套上,另一个装载螺度旋输送机的轴上与螺旋输送机的轴一起转动。②加长螺旋输送机端座密封填料处轴套的尺寸,③加润滑油,增强螺旋输送机的密封性。

问:是什么情况造成螺旋输送机螺旋轴停转?

答:①物料过大,可及时清理下物料;②中间轴承处阻力太大,控制给料量,不要将物料堆积到内部;③工作时间太长。
