无轴螺旋输送机

简述无轴螺旋输送机采用无中心轴设计,用于输送粘度高或易于缠绕的物料,输送量是普通螺旋输送机的1.5倍,大汉无轴螺旋输送机型号多,可按照用户要求定制.

进料粒度:输送量:1.4-458(m3/h)

生产能力:处理能力:1.9-199立方米

适用物料:污泥、生活垃圾、泥浆、混凝土、水泥等易于粘度高或易于缠绕的物料

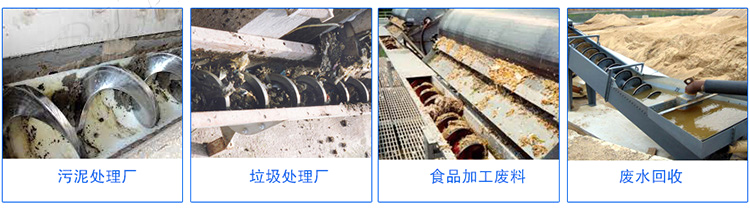

应用领域:建材、化工、环保、电力、医药、冶金、食品

产品定制无需担心物料成品达不到您的需求,我们提供免费试机和产品定制

订购咨询

具体报价请致电
0373-268 2345

无轴螺旋输送机产品概述

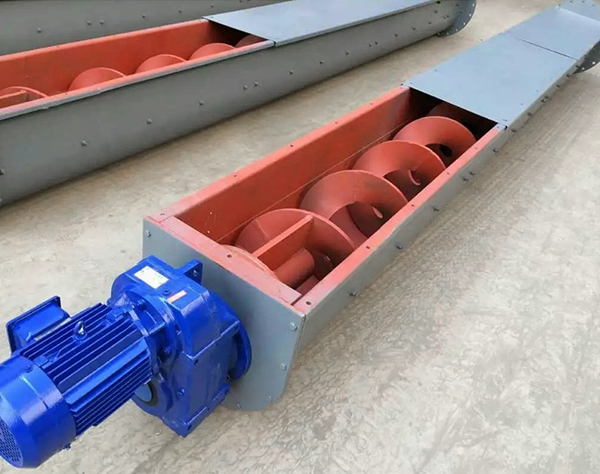

无轴螺旋输送机由驱动装置、无轴螺旋体、U型槽、内衬板、盖板、进料斗、排料口等组成。产品主要用于化工、食品、医药、造纸、饮料、环保等行业输送粘附性较强的物料,糊状粘稠物料(如化工原料、废纸浆、麦芽、污泥等)以及易缠绕物料(如生活垃圾),具有独特优势。所以螺旋输送机又称防缠绕输送机、垃圾处理输送机。

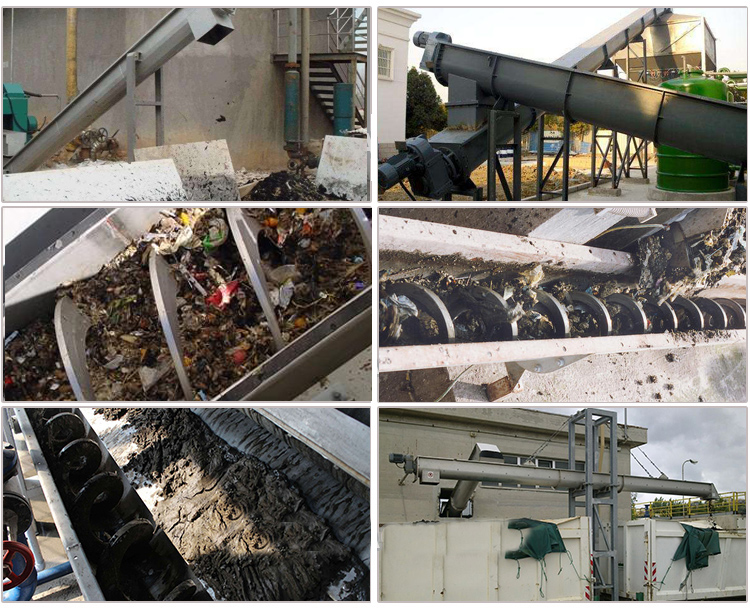

现场视频

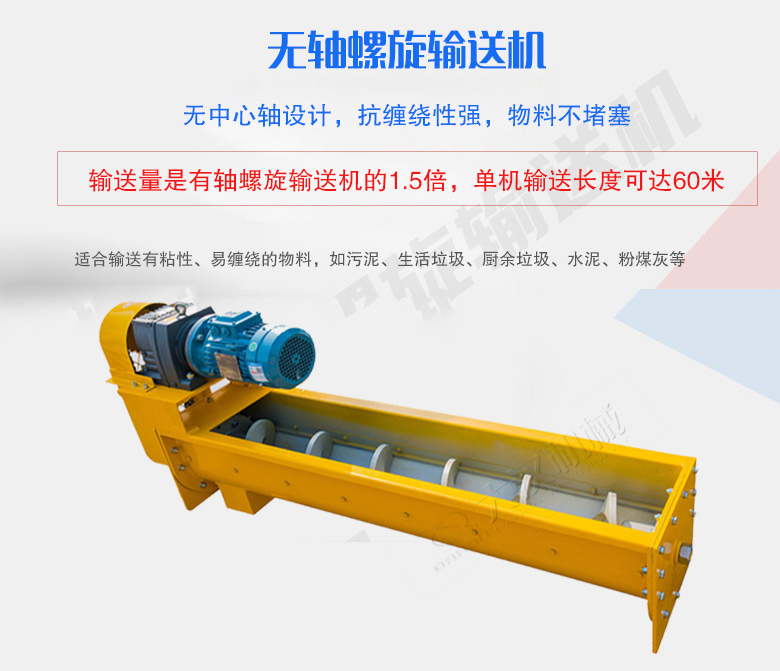

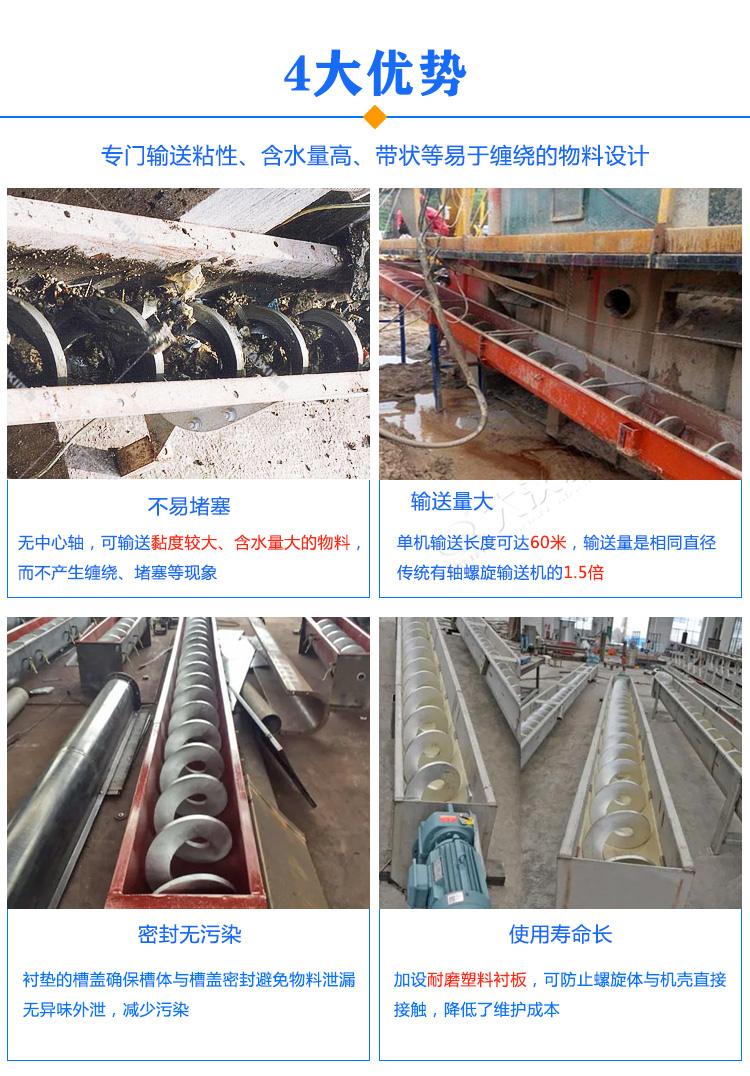

无轴螺旋输送机特点

与传统有轴螺旋输送机相比,由于采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,因而具有以下突出优点:

1、抗缠绕性强。无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性。

2、环保性能好。采用全封闭输送和易清洗的螺旋表面,可保证环境卫生和所送物料不受污染、不泄漏。

3、扭距大、能耗低。由于螺旋无轴,物料不易堵塞,排料口不堵塞,因而可以较低速度运转,平稳传动,

4、降低能耗。扭距可达4000N·m。

5、输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。

6、输送距离长。单机输送长度可达60米。并可根据用户需要,采用多级串联式安装,超长距离输送物料。

7、能机动工作。我公司开发生产的移动型无轴螺旋输送机,能机动工作,一机多用。

8、既可下方出料,又可端头出料。

9、采用特制衬板,该机可在高温下工作。

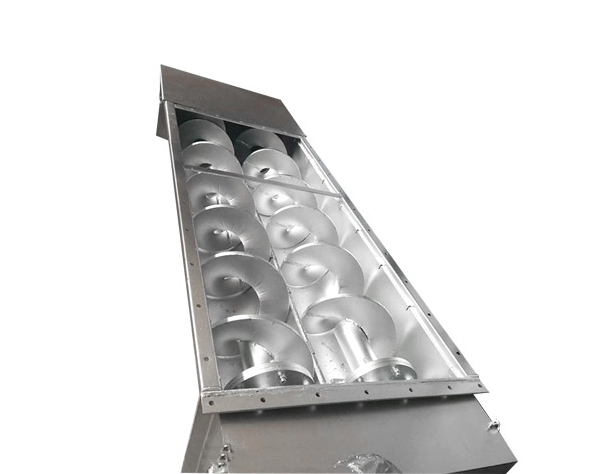

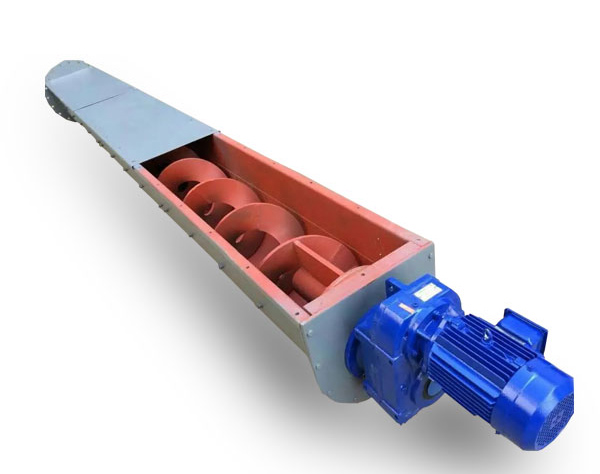

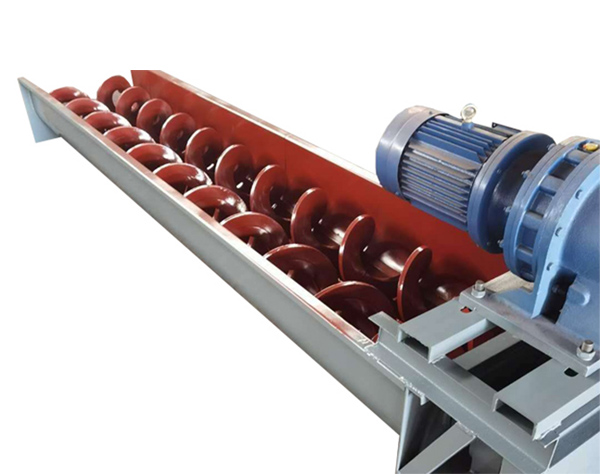

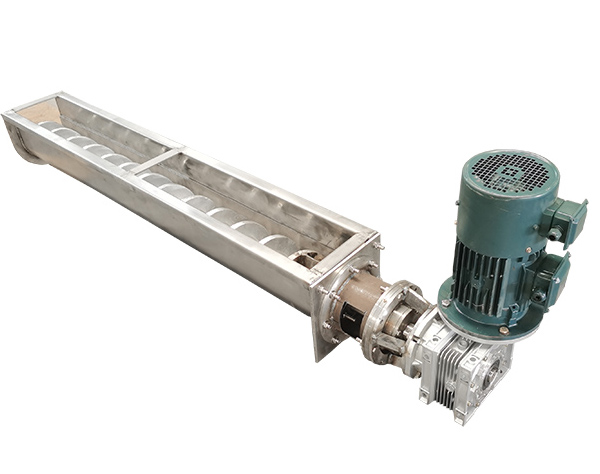

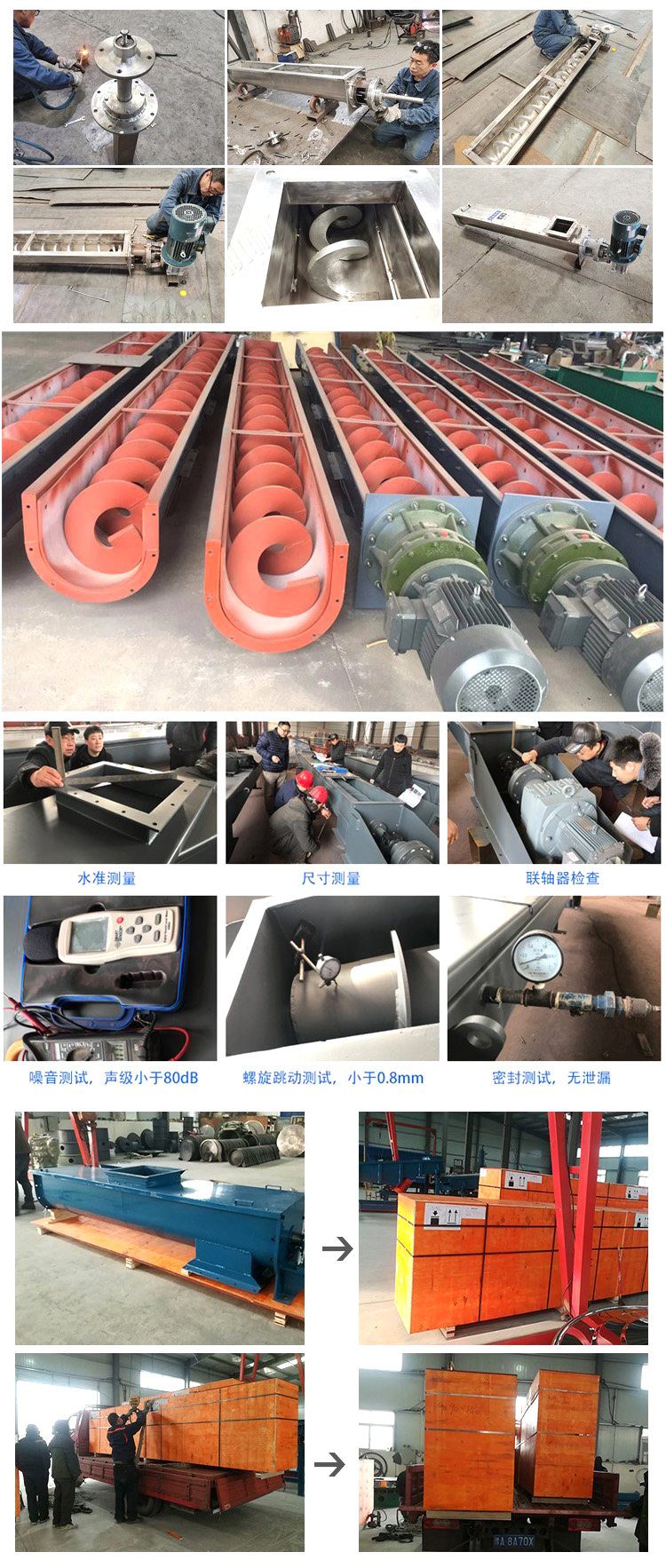

产品实拍

无轴螺旋输送机工作原理

无轴螺旋输送机

无轴螺旋输送机在输送原理上与一般螺旋输送机基本相同:即如同一根旋转的螺旋轴,带动一个螺母沿其轴向移动一样,无轴螺旋输送机螺旋体相当于螺旋轴,物料相当于螺旋输送机螺母,当螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与机壳内壁底部衬板接触(滑动)。

主要技术参数

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
WLS型 螺距(mm) 转速(r/min) 输送量QΦ=0.33(m3/h)
100 100 120 1.9
160 160 90 5.7
200 200 75 18
250 250 75 18
315 315 60 29.1
400 355 60 52.9
500 400 45 69.8
630 450 45 125
800 500 35 174
1000 560 30 261
1250 630 20 305

无轴螺旋输送机厂家

1、无轴螺旋输送机产品已通过ISO9001质量体系认证和欧盟CE认证,合作客户已达到上万家。维修费用,为用户创造高收益。

2、大汉厂家生产的无轴螺旋输送机型号众多,可以支持定制,更多地理解客户个性化的输送需求,满足不同行业的需求,达到输送目的。

3、大汉以完善的服务体系确保了我们能够为每一位用户提供满意的服务,细致的售前、售中、售后制度解决您的一切问题。可根据客户需要,为用户提供免费的设计方案。

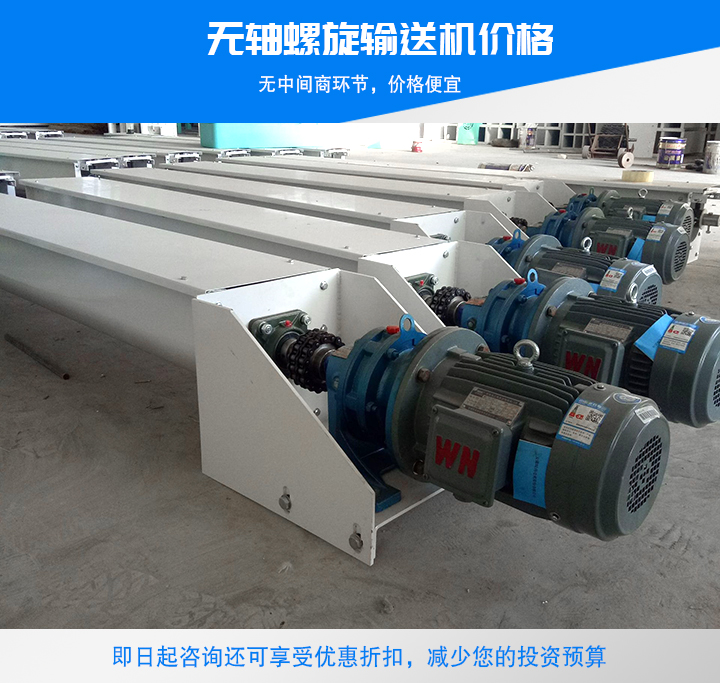

无轴螺旋输送机价格

大汉无轴螺旋输送机价格受型号、设计等多方面的因素影响,价格会有所浮动。不过大汉无轴螺旋输送机厂家直销,价格相对其他厂家更加优惠合理。
