斗式提升机
  • 垂直斗式提升机

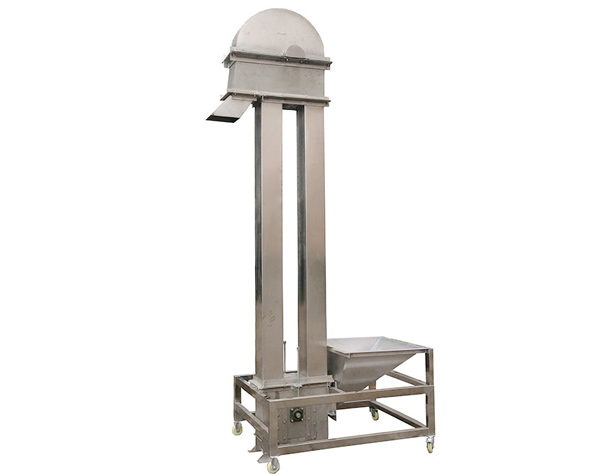

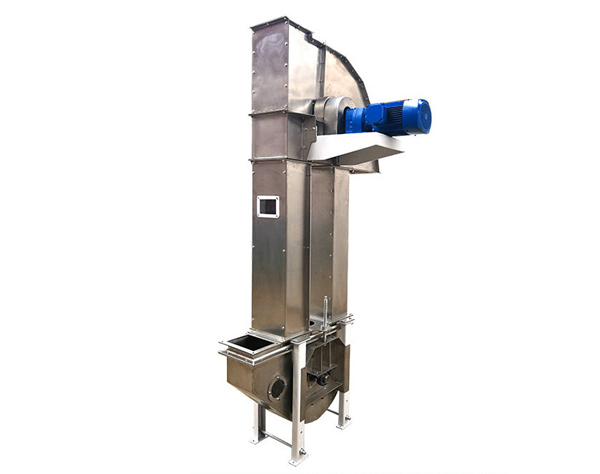

  • 不锈钢斗式提升机
  • 移动斗式提升机
  • 斗式提升机链条

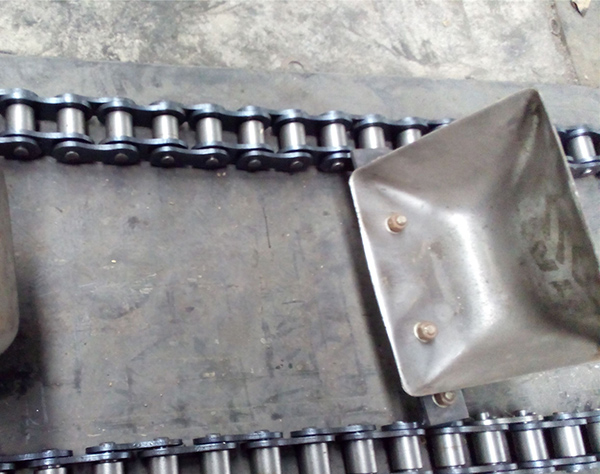

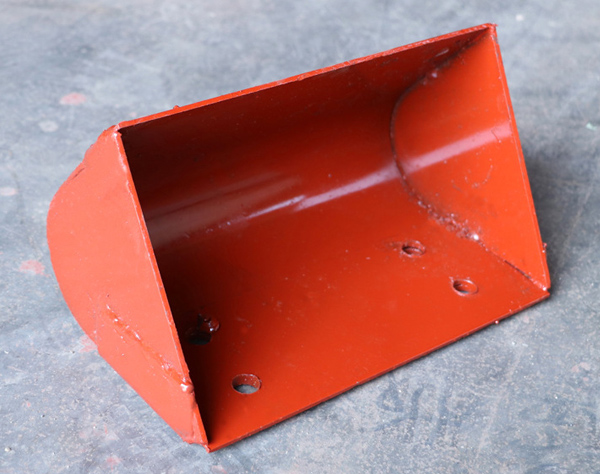

  • 斗式提升机料斗

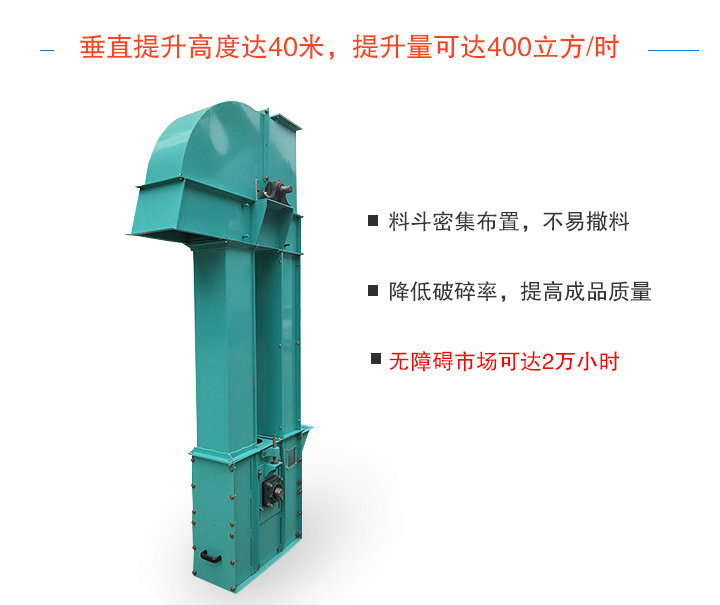

斗式提升机

斗式提升机主要采用链条或皮带为牵引件,用于垂直提升经破碎后的粉状、颗粒状或块状物料,物料温度在250℃以下,提升过程中无撒料、无溢料、无粉尘污染。

厂家价格:17000-4000030天价保,多买优惠-满2台享9折优惠

提升量

提升量

400立方/时

提升高度

提升高度

40米

斗速

斗速

1.25-2米/秒

型号配置一览表

输送物料:混凝土、水泥、石灰、焦炭、铜屑、矿粉、矿石、沙子、化肥等

选择类型
碳钢材质
不锈钢材质

订购咨询

具体报价请致电
0373-268 2345

产品简介

斗式提升机产品简介

斗式提升机利用均匀固接于无端牵引构件上的一系列料斗,垂直提升粉状、粒状及小块状的无磨琢性及磨琢性小的物料,包含TD/D型斗式提升机、Z型斗式提升机、NE型板链斗式提升机、TH/HL环链斗式提升机等,根据输送量可调节提升速度,尺寸可以按照用户实际需要设计,斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

  • TD/D型斗式提升机

    TD/D型斗式提升机

    橡胶带为牵引件,物料温度60℃-120℃

    输送量:400立方/时

    提升高度:40米

  • Z型斗式提升机

    Z型斗式提升机

    水平-垂直-水平组合输送,可单点或多点加料,卸料

    输送量:100立方/时

    提升高度:100米

  • NE型板链斗式提升机

    NE型板链斗式提升机

    采用板式链条为牵引件,物料温度≤250℃

    输送量:800立方/时

    提升高度:40米

  • TH/HL环链斗式提升机

    TH/HL环链斗式提升机

    采用环形链条为牵引件,物料温度≤250℃

    输送量:365立方/时

    提升高度:40米

现场视频

斗式提升机垂直提升铜屑

产品优势

斗式提升机特点

1、提升范围广

斗式提升机能够提升粉状、小颗粒状物料,也能提升琢磨性较大的物料,而且对于高温物料,大汉斗式提升机也能有效提升。

2、输送量大

斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料,可达1000m³/h。

3、驱动功率小

采用流入式喂料、诱导式卸料、大容量料斗密集型布置,所以在物料提升过程基本不会出现回料及挖料现象,无效功率小

4、使用寿命长

斗式提升机采用流入式喂料,无需使用料斗挖取,所以与物料之间不会发生挤压和碰撞,从而可以减少设备的磨损,可以有效延长筛网的适用寿命。

产品实拍

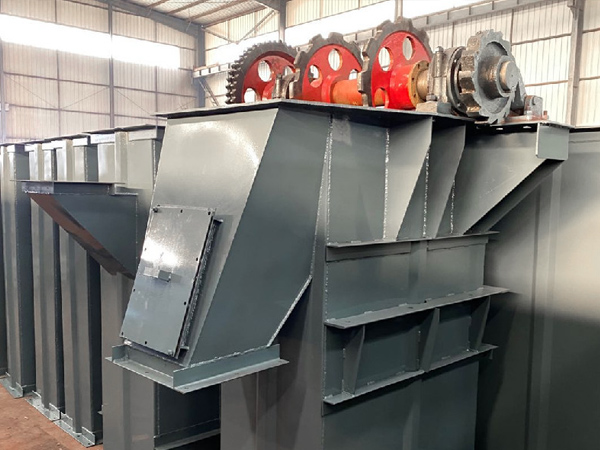

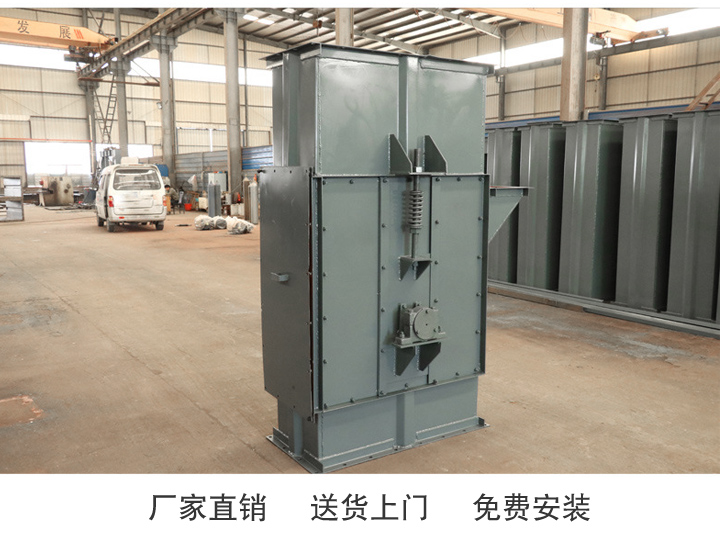

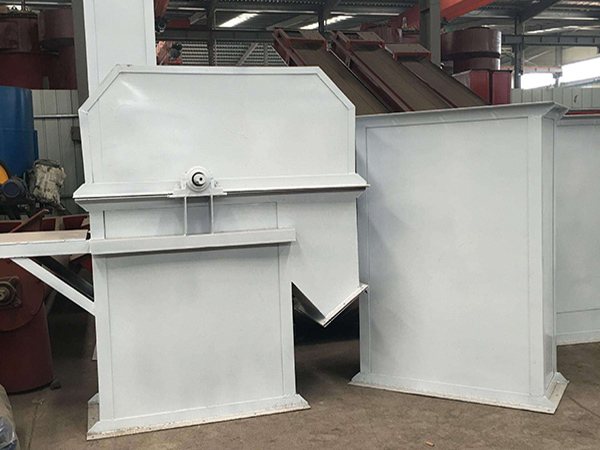

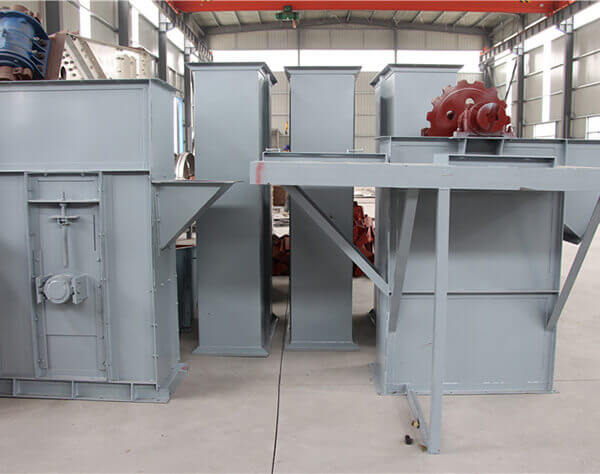

斗式提升机产品实拍

工作原理

斗式提升机原理视频

斗式提升机主要由驱动装置,料斗、顶部以及底部滚筒(链轮)、胶带(牵引链条)、装紧装置和机壳等部位组成。

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。

技术参数

型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55
型号 料斗形式 输送量(m3/h)) 物料量大块(mm) 型号 料斗形式 输送量(m3/h)) 物料量大块(mm)
TD160 Q 5.4 25 TD500 Q 38 60
TD160 h 9.6 160 TD500 h 70 60
TD160 zD 9.6 25 TD500 zD 58 60
TD160 Sd 16 25 TD500 Sd 92 60
TD250 Q 12 35 TD630 h 85 60
TD250 h 22 35 TD630 zD 89 60
TD250 zD 23 35 TD630 Sd 142 70
TD250 Sd 35 35 TD160 Q 4.7 70
TD315 Q 17 45 TD160 S 8 25
TD315 h 30 45 TD250 Q 18 25
TD315 zD 25 45 TD250 S 22 35
TD315 Sd 40 45 TD350 Q 25 35
TD400 Q 24 55 TD350 S 42 45
TD400 h 46 55 TD450 Q 50 45
TD400 zD 41 55 TD450 Q 50 55
TD400 Sd 66 55 TD450 S 72 55

斗式提升机厂家

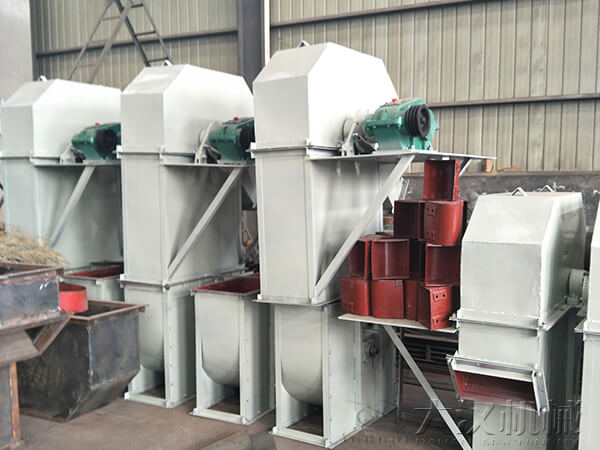

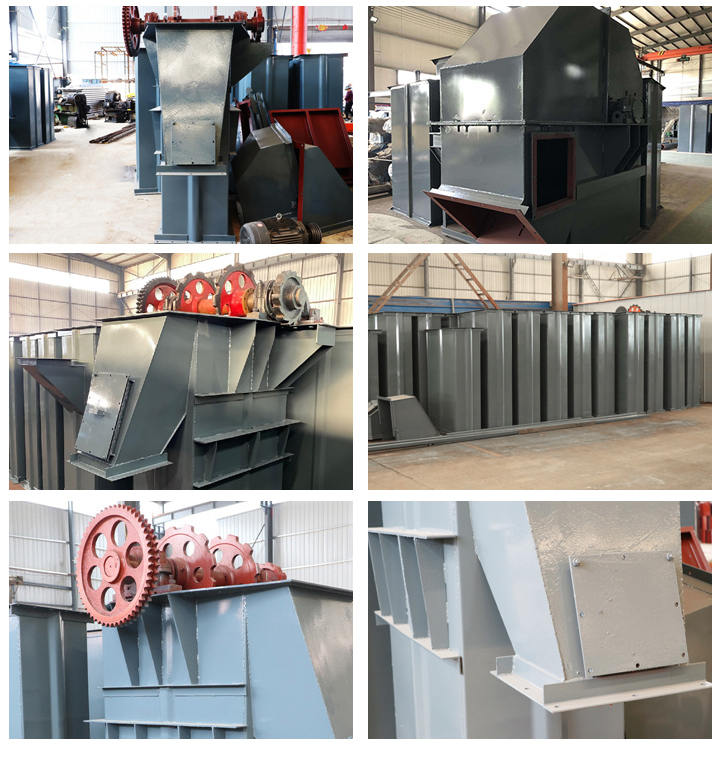

斗式提升机发货现场

1、环环监测,质量决胜

大汉厂家生产的斗式提升机采用优质材料,结合国内外先进工艺制造而成,能够保证斗式提升机设备高效运转,故障率极低,带给用户更多保障。

2、现货提供,支持定制

新乡大汉斗式提升机包括有板链斗式提升机、环链斗式提升机以及皮带斗式提升机,每种类型的斗式提升机都有多种型号可供用户选择,如果你还有特殊要求,我们厂家还有专业技术工程师根据您的需求进行设计,满足您的一切需求。

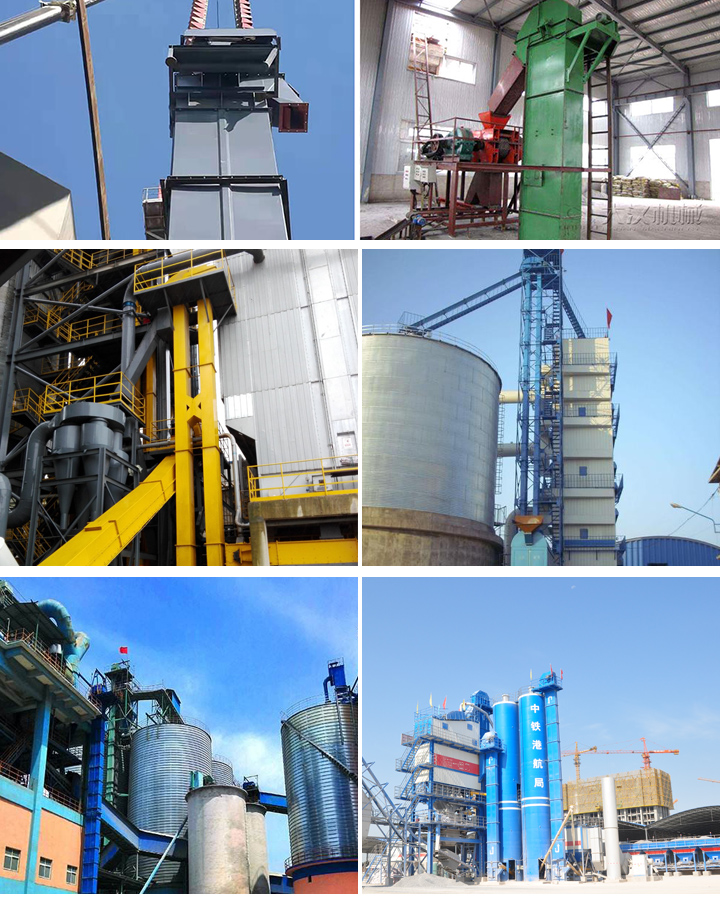

斗式提升机现场图片

3、厂家直销,拒绝暴利

新乡大汉是一家集研发、生产、销售为一体的专业生产商,斗式提升机设备恩均为大汉厂家直接提供,所以价格更是相对比较优惠。现提前预约,即可享受折扣价,赶快来咨询选购吧!
