振动筛网架

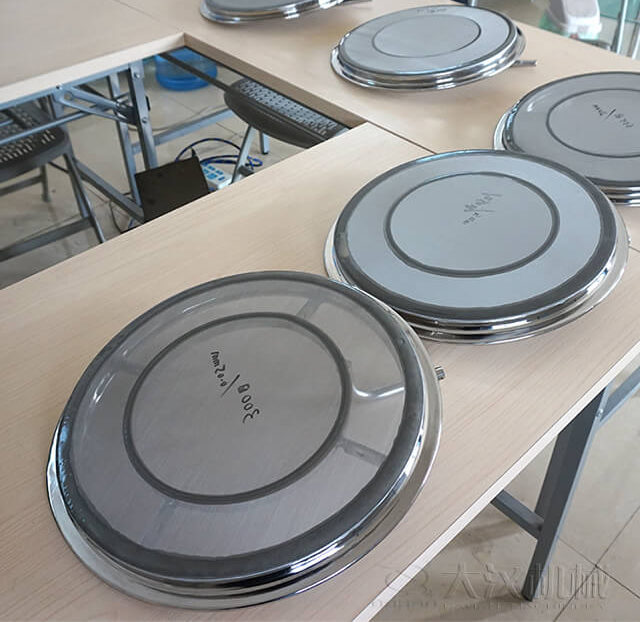

振动筛网架

简述新乡大汉的振动筛网架概述:振动筛网架(旋振筛网架)又叫子母网结构,属于振动筛非常普遍使用的型号,先用压网工装把粗丝径的筛网固定在U型槽内,这层筛网.新乡大汉的振动筛网价格便宜.

【应用领域】食品、医药、化工等行业

【适用物料】振动筛设备上,颗粒和粉末状物料的筛分。

免费在线咨询

7*24小时免费咨询热线
0373-268 2345

振动筛网架介绍

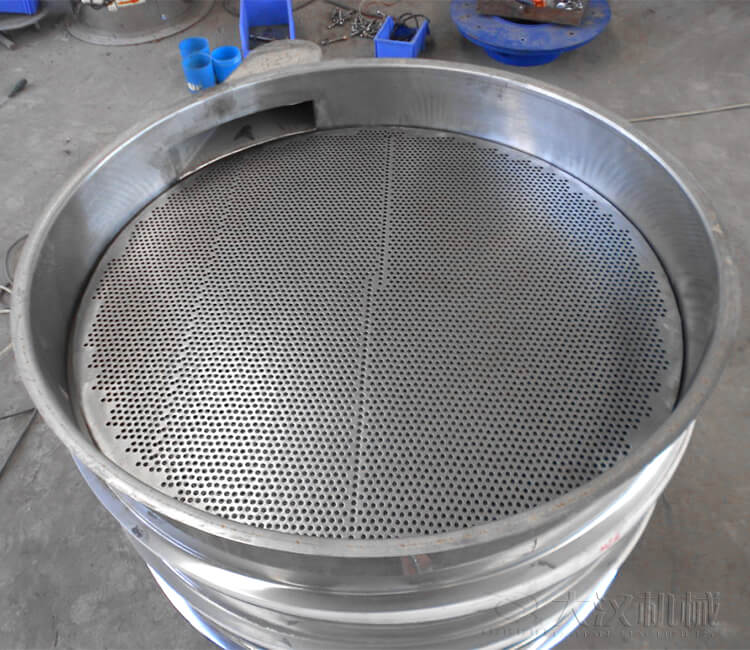

振动筛筛网

振动筛网架(旋振筛网架)又叫子母网结构,属于振动筛非常普遍使用的型号,先用压网工装把粗丝径的筛网固定在U型槽内,这层筛网称之为目网,再将工作网固定平铺在目网上边,用卡箍固定四周。旋振筛网架分两种,一种简易网架,适合比重轻的物料筛分,此种网架结构简易换网方便,价格便宜,但是不适合比重大的物料和过滤,因为其本身重量轻。网架型号可根据振动筛型号选择。

振动筛网架特点:

1、换网方便、快捷,只需3-5分钟

2、保证筛面的平整度,防止物料冲击压塌工作网。

3、应用广泛、筛分细致、不容易破网。

4、防止物料筛分过程中因重力造成细网打兜影响筛分效率的作用。

振动筛网架特点

振动筛网架类型

1)子母网分离式网架

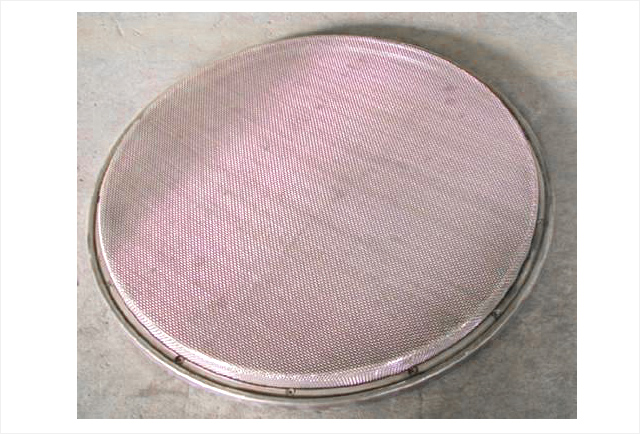

u型网架

粗丝径的筛网固定在U型槽内,再将工作网固定平铺在目网上边,用卡箍固定四周。

特点:换网快,不易破损

缺点:目网与工作网重叠部分,影响筛分效率。

2)子母扣网架:

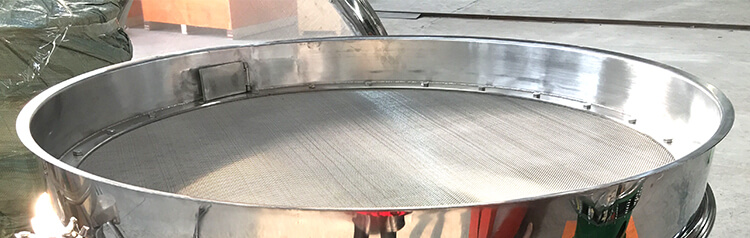

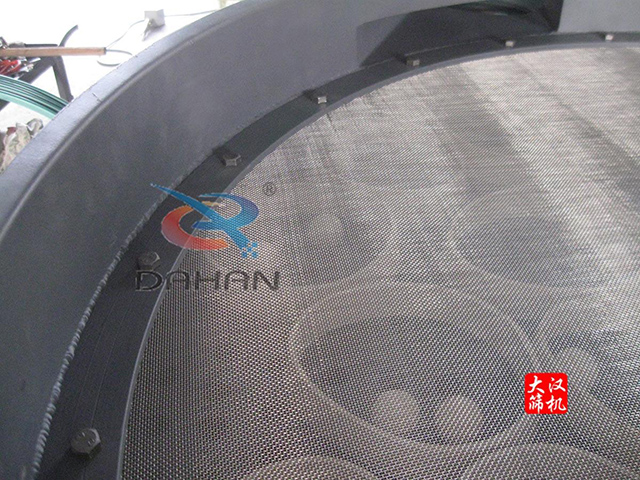

子母扣网架

公母槽: 两个法兰一个为一个凹槽,一个凸槽,把凸槽法兰焊接在筛框内,以凹槽法兰为活动件,将筛网放置在两个法兰中间,用螺丝锁紧,筛面自然拉紧平展,使得筛网紧绷。

主要用在12目-30目粗细径筛网,特点:透网率高,不易破损,重叠孔少。

3)胶粘网架

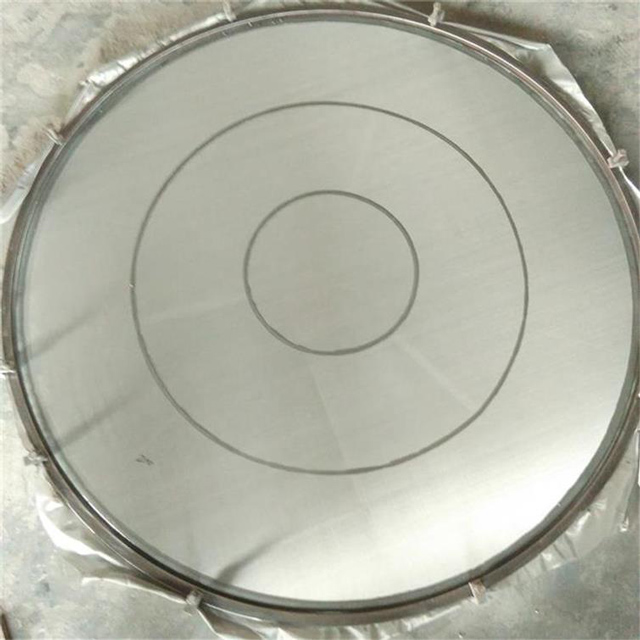

胶粘网架

该网架结构普遍在超声波振动筛中使用.

其优势在于装网速度快,由于筛网是直接使用胶粘在网架上,可以预先装好一套备用,更换时直接连同筛网一起更换即可。

振动筛网架应用

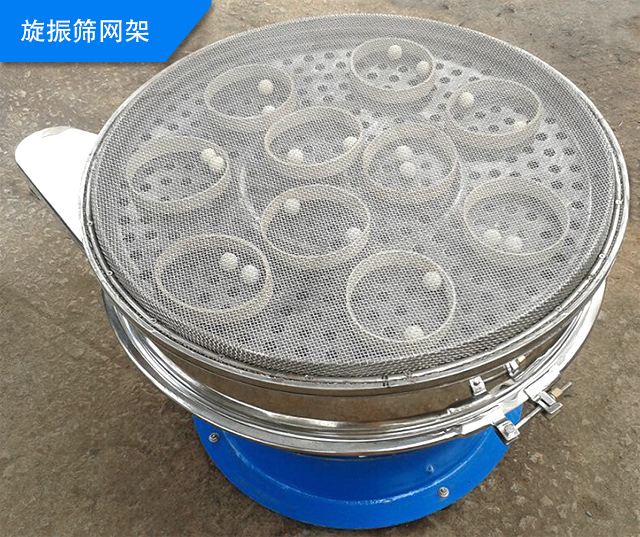

旋振筛网架

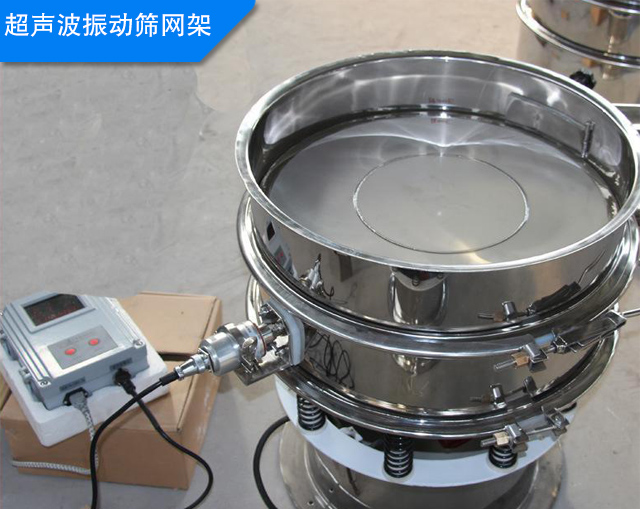

超声波振动筛网架

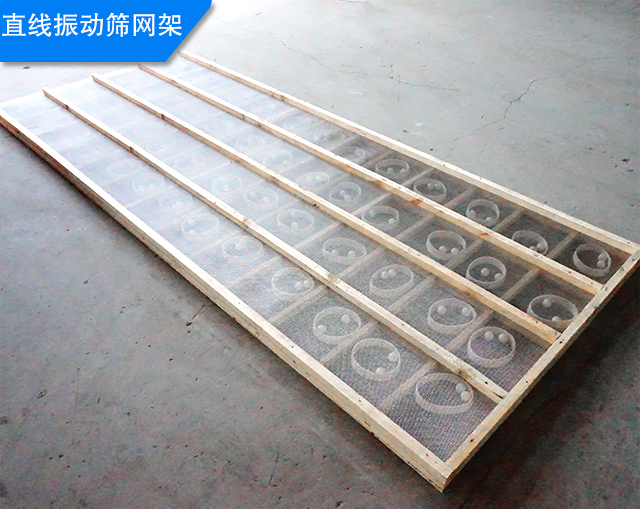

直线振动筛网架

压网工装把粗丝径的筛网固定在U型槽内,这层筛网称之为母网,再将工作网固定平铺在目网上边,用卡箍固定四周,这种网架结构的优势就是更换工作网比较快,工作网下的母网起到骨架作用,支撑工作筛网,保证筛面的平整度,防止物料冲击压塌工作网,同时又防止筛板上的弹跳球撞击工作网,把工作网撞破。这种网架结构的缺点就是母网与工作网重叠部分,影响筛分面积。

振动筛网架如何安装

旋振筛筛网更换

超声波振动筛网架更换

直线振动筛网架安装

振动筛网架厂家

新乡大汉的振动筛网架概述:振动筛网架(旋振筛网架)又叫子母网结构,属于振动筛非常普遍使用的型号,先用压网工装把粗丝径的筛网固定在U型槽内,这层筛网.新乡大汉的振动筛网价格便宜。
