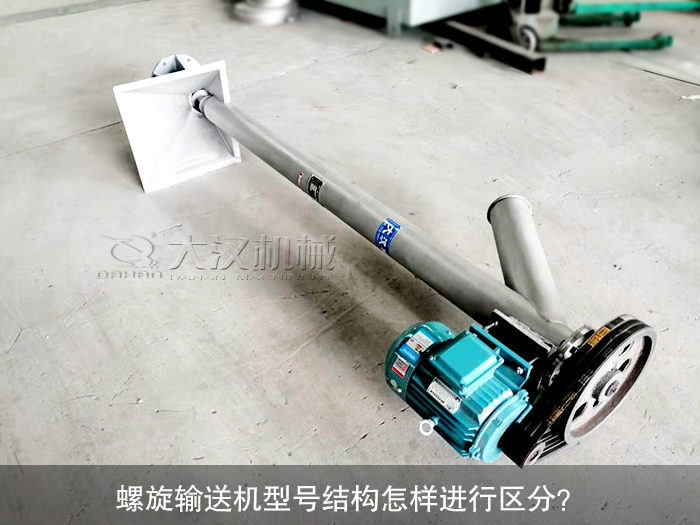

螺旋输送机型号结构怎样进行区分?

田兰 2019-10-30 16:46原创 来源:大汉机械

螺旋输送机是运用比较广泛的一种输送设备,其型号有多种,可以用于输送不同性质的物料以及场合中,那么螺旋输送机型号结构怎么进行区分呢?本文就这一问题为大家展开介绍:

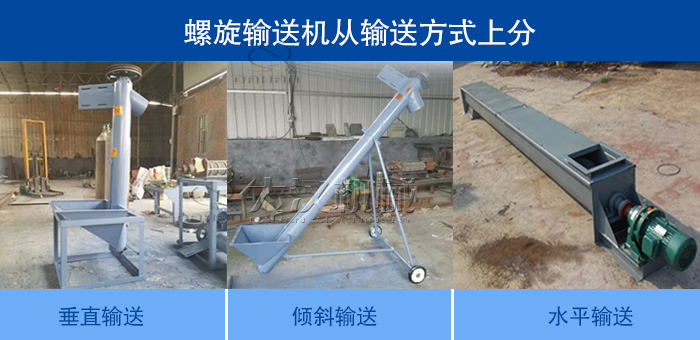

从输送方式上可以分为:水平输送,垂直输送,以及倾斜输送三种:

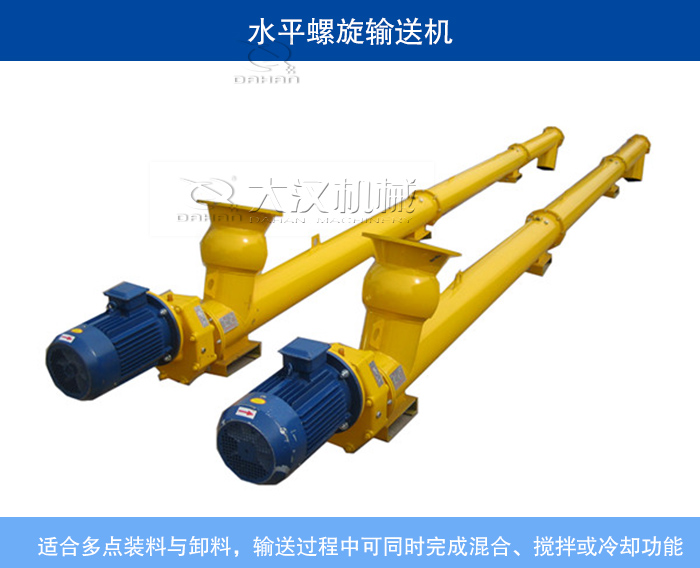

1)水平螺旋输送机

水平螺旋输送机适合多点装料与卸料,输送过程中可同时完成混合、搅拌或冷却功能。对超载敏感,易堵塞;对物料有破碎损耗,适用于水平或微倾斜(20º以下)连续均匀输送松散物料,工作环境温度为-20—+40℃,输送物料温度为-20—+80℃。其转速相对于垂直输送机要低,主要用于水平或小倾角输送物料,输送距离一般不大于70米。

2)垂直螺旋输送机

垂直螺旋输送机的螺旋体的转速比普通螺旋输送机的要高,加入的物料在离心力的作用下,与机壳间产生了摩擦力,该摩擦力阻止物料随螺旋叶片一起旋转并克服了物料下降的重力,从而实现了物料的垂直输送。该机输送量小,输送高度小,转速较高,能耗大。特别适宜输送流动性好的粉粒状物料,主要用于提升物料,提升高度一般不大于8米。

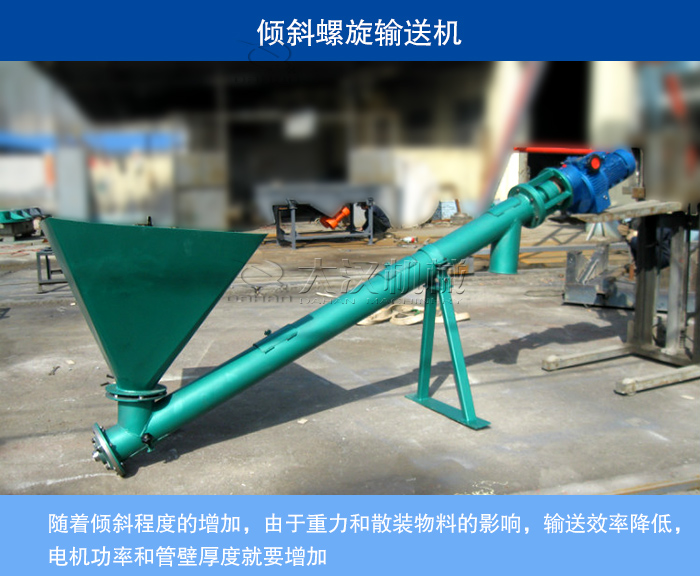

3)倾斜螺旋输送机

倾斜的螺旋输送机通常在水平位置上方一点到水平位置45°之间运行,高于45°的倾斜螺旋输送机被认为是垂直螺旋输送机,必须按照大汉垂直螺旋输送机工程指南进行设计。随着倾斜程度的增加,由于重力和散装物料的影响,输送效率降低,电机功率和管壁厚度就要增加。

总结:这三者的区别在于输送角度上,随着螺旋输送机的角度的增加,其电机功率(转速),螺距,管壁厚度都要相应增加。

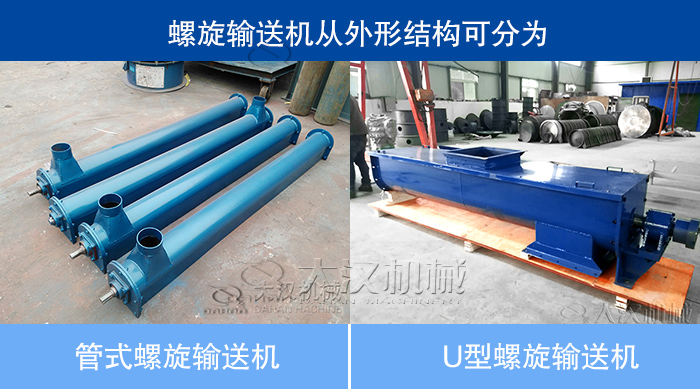

从外形结构可分为:管式和U型螺旋输送机:

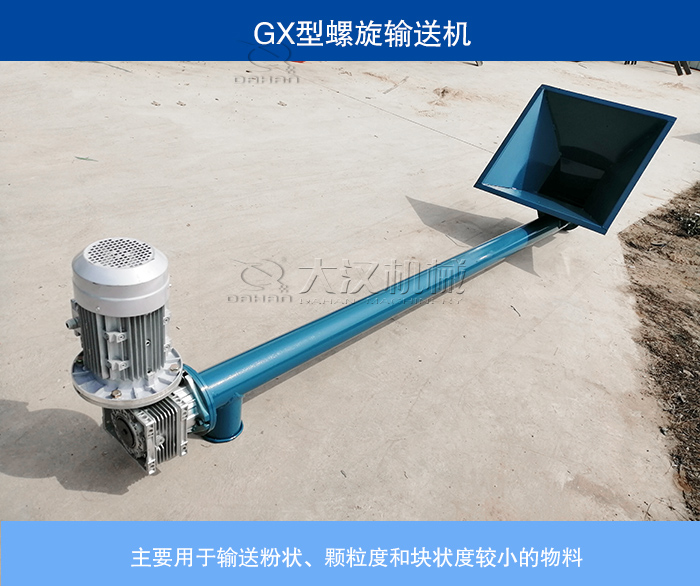

1)GX型螺旋输送机

GX螺旋输送机是广泛应用于化工、建材、粮食、冶金、矿山等部门的一种螺旋输送机设备,主要用于输送粉状、颗粒度和块状度较小的物料。GX管式螺旋输送机可做有轴和无轴两种,有轴管式螺旋输送机,可大角度、大输送量使用,使用角度建议不超过45°,也可做90°垂直输送。不宜输送易变质的、粘性大的、易结块的物料。注:LS型螺旋输送机螺旋直径从100毫米到1500毫米,共有五种规格,长度从4米到70米,每隔0.5米一档。

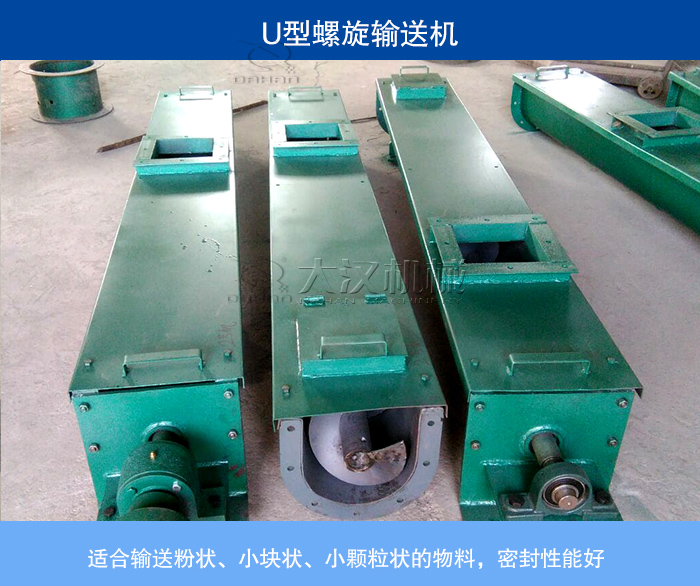

2)U型螺旋输送机

U型螺旋输送机是螺旋输送机的一种,生产采用DIN15261-1986标准制造,设计符合JB/T7679-2008《螺旋输送机》专业标准, 适合水平输送,有倾斜角度的情况下,建议不超过15°;适合输送粉状、小块状、小颗粒状的物料;不能输送有粘性、大块状、缠绕性的物料,也并不适宜进行较长距离的输送;U型螺旋输送机一般为碳钢材质,管轴采用无缝钢管,经过精加工,保证同心度,螺旋叶片一般采用锰钢材质。U型螺旋输送机密封性能好,对于粉尘较大以及对环境有要求的场合具有极大的优势。

总结:GX管式螺旋输送机可大角度、大输送量使用,使用角度建议不超过45°,也可做90°垂直输送。不宜输送易变质的、粘性大的、易结块的物料,不能输送有粘性、大块状、缠绕性的物料,也并不适宜进行较长距离的输送,可以避免粉尘污染。

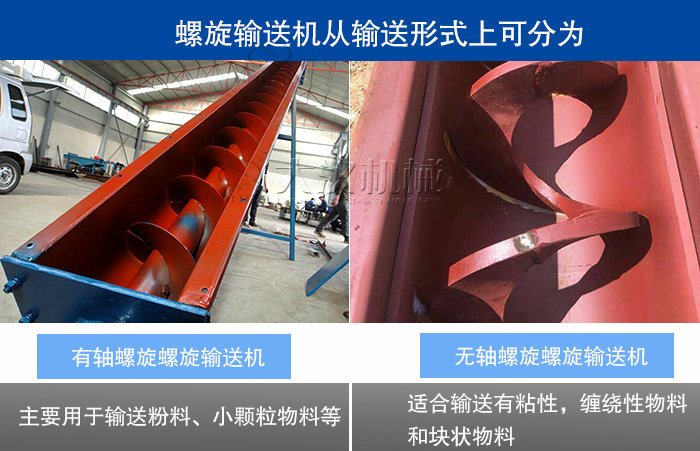

从输送形式上可分为:有轴和无轴螺旋螺旋输送机:

1)有轴螺旋输送机

有轴螺旋输送机主要由驱动装置、壳体、内管轴、叶片、盖板等部分组成,有轴螺旋输送机可以水平、倾斜、垂直输送,主要用于输送粉料、小颗粒物料等,如果输送粘性物料如污泥就会粘在内管轴和叶片上,输送块状的物料容易卡死。

2)无轴螺旋输送机

无轴螺旋输送机主要由驱动装置、壳体、衬板、无轴叶片、盖板等部分组成,而正是因为其采用无轴设计,所以特别适合输送污泥、生活垃圾、格栅渣等有粘性,缠绕性物料和块状物料,,无轴螺旋输送机大多情况都是采用水平输送,但是最大倾斜角度不要超过20°,具体还是需要根据实际的使用情况而定。

总结:这两者的区别在于螺旋输送机叶片上,无轴螺旋输送机的叶片为无轴叶片;有轴螺旋输送机的叶片为有中心轴叶片。



以上是对“螺旋输送机型号结构怎样进行区分”的介绍,如果您还有任何疑问,可以随时咨询我们,大汉公司有专门的技术人员免费为您解答疑问,欢迎随时咨询。
