皮带输送机有哪些部分组成?

田兰 2019-09-05 12:10原创 来源:大汉机械

皮带输送机作为一种连续运转的输送设备,主要由输送带,托辊、滚筒、松紧装置等部分组成,接下来将为您详细介绍一下关于皮带输送机的结构。

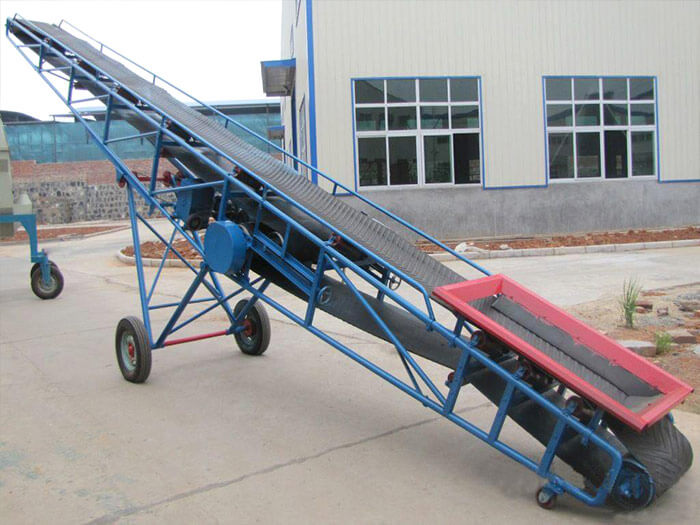

皮带输送机设备

一、输送带

在皮带输送机上常用的有皮带材质有橡胶、硅胶、PVC及PU等多种材质。橡胶带适用于工作环境温度-15至40℃之间。物料温度在50℃以下,50℃以上的要求在订货时需告知厂家,可以选用耐高温输送带。向上输送散粒料的倾角12°至24°。对于大倾角输送可用裙边带。

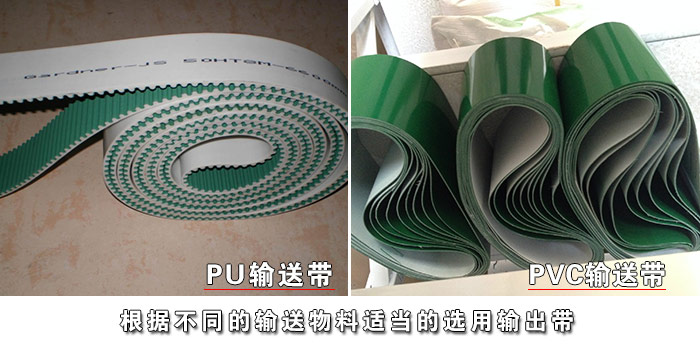

皮带输送机输送带

皮带输送机的塑料带具有耐油、酸、碱等特点,但是并不能很强的适应气候的变化,易打滑和老化。

二、托辊

在皮带输送机上有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊(由3个辊子组成)支承承载分支,用以输送散粒物料。

作用:①用户可以通过对心托辊的调整,来决定横向位置,避免物料在输送过程中跑偏,②缓冲托辊装在受料处,以减小物料对皮带的冲击,减少皮带的磨损。

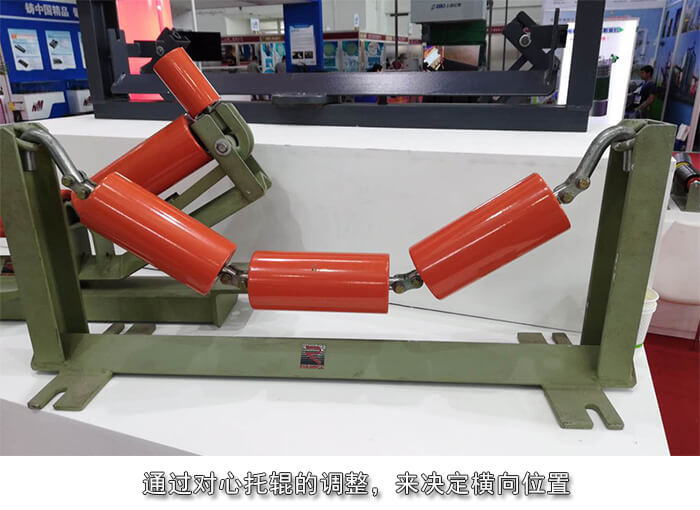

皮带输送机托辊

三、滚筒装置

皮带输送机滚筒装置分为驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件,分单滚筒(胶带对滚筒的包角为210°至230°)、双滚筒(包角达350°)和多滚筒(用于大功率)等。

作用:改向滚筒目的是改变胶带的运行方向和增加传动滚筒的包角,使胶带形成封闭的环形。

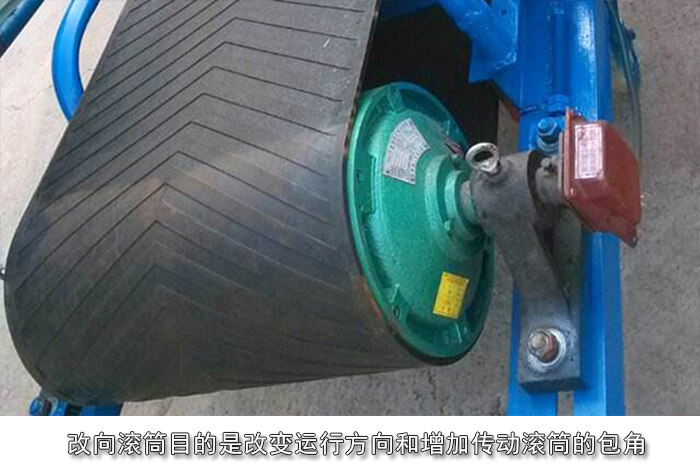

皮带输送机滚筒

四、松紧装置

皮带输送机松紧装置主要包括:包含螺旋松紧装置、重锤松紧装置、车式拉紧装置。

作用:使输送带达到必要的张力,可以有效的降低驱动滚筒上打滑的可能性,并使输送带在托辊间的挠度保证在正常的范围内。

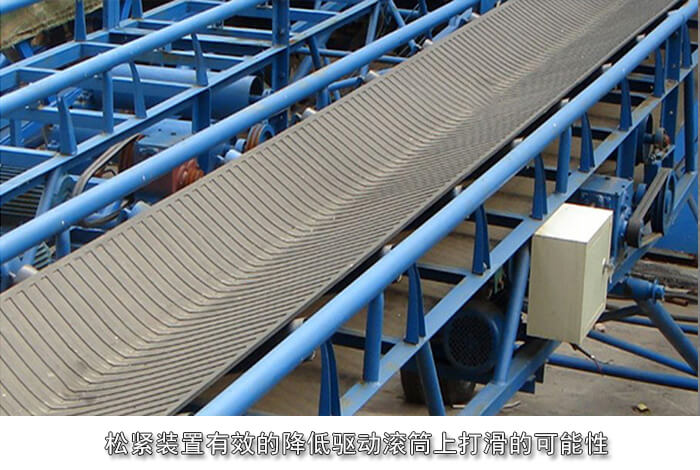

皮带输送机松紧装置

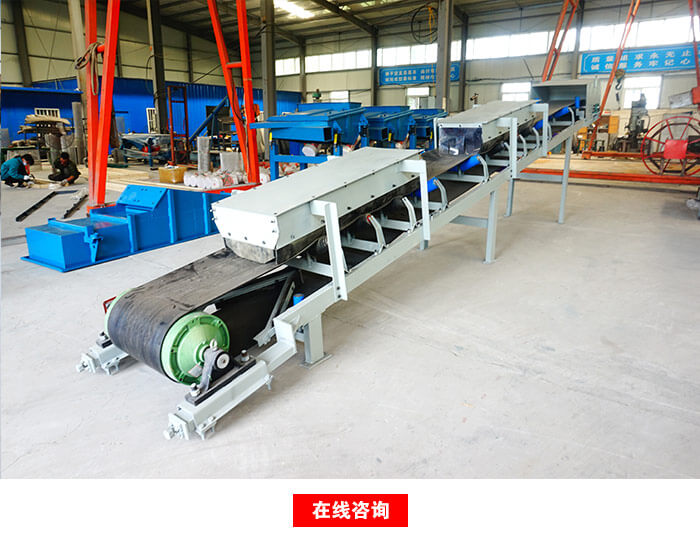

皮带输送机厂家

以上就是大汉机械为大家介绍的关于皮带输送机的结构组成,每一位用户只有在深入的了解各部件的基础上,才能够更好的使用皮带输送机,使其发挥更好的功效。
