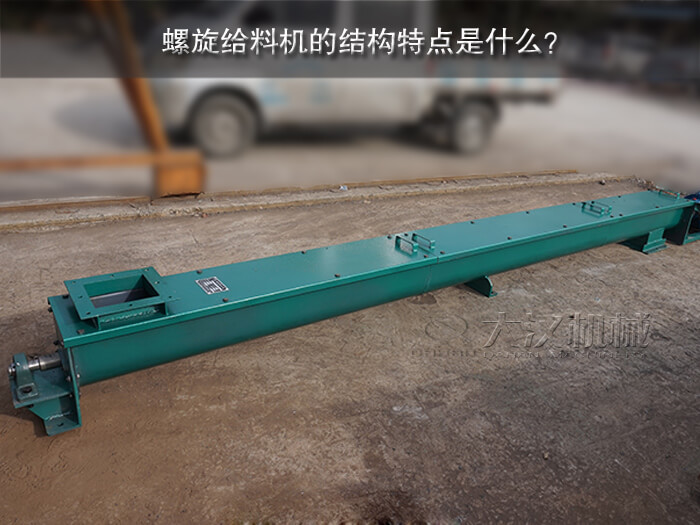

螺旋给料机的结构特点是什么?

李肖楠 2019-08-21 15:31原创 来源:大汉机械

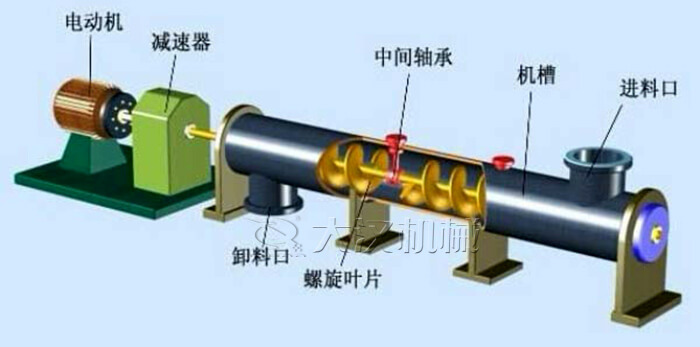

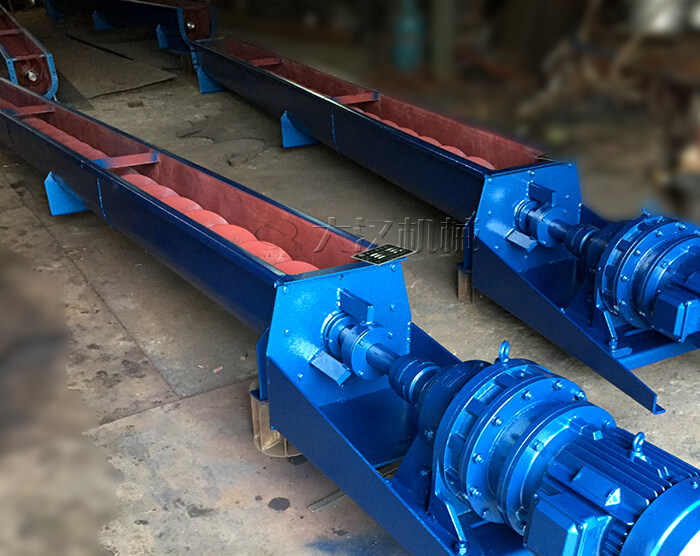

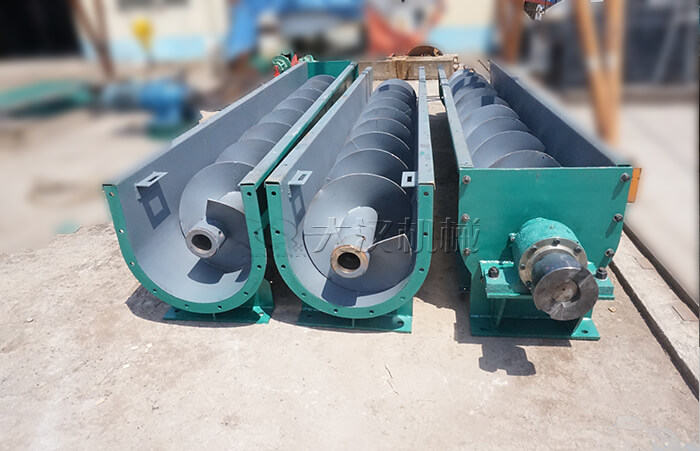

螺旋给料机通常由驱动装置、头节、中间节、尾节、头尾轴承、进出料装置等几部分组成,如条件允许,很好将驱动装置安放在出料端,因驱动装置及出料口装在头节(有止推轴承装配)时较合理,可使螺旋处于受拉装态。其中头节、中间节、尾节每个部分又有几种不同的长度。

1 、螺旋轴与吊轴承、头、尾轴

螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需轴向移动,维修方便。芯轴 长、吊挂少、故障点少。

螺旋给料机在总体布置时还应注意,不要使底座和出料口布置在机壳接头的法兰处,进料口也不应布置在吊轴承上方。

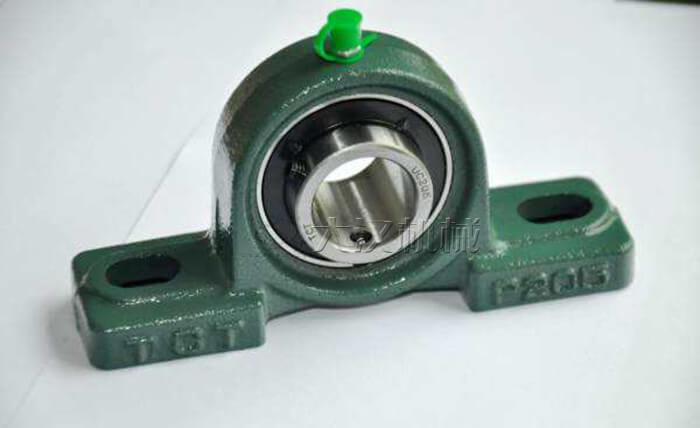

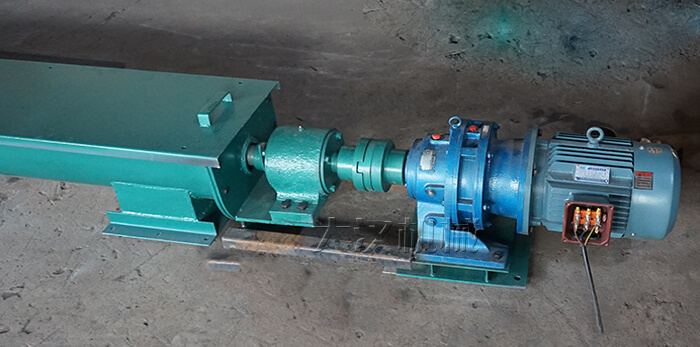

2 、驱动端轴承、尾部轴

螺旋给料机驱动端轴承、尾部轴承置于料槽壳体外部减少了灰尘对轴承的影响,提高了螺旋给料机关键件的适用寿命。

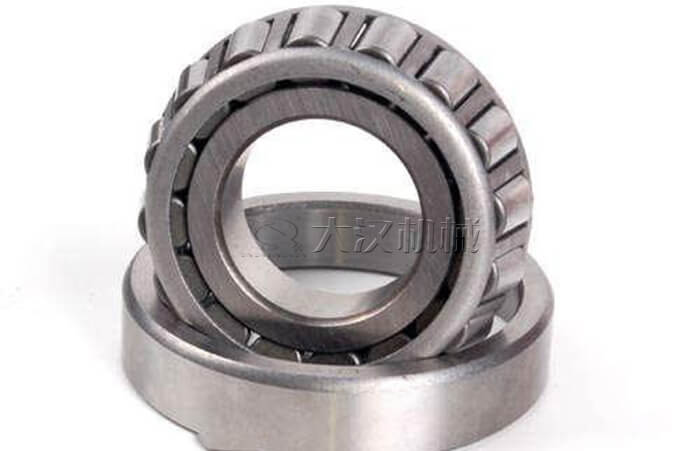

3 、滑动轴承

螺旋给料机滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金,可根据不同需要选用,螺旋给料机进出料口的灵活布置使其适应性更强,得到用户认可。

4 、吊挂轴承

旋给料机中间吊挂轴承采用滑动轴承,并设防尘密封装置,螺旋给料机密封件用尼龙或塑料,因而密封性能好,耐磨性强,阻力小,寿命长。

5、采用变径结构

采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触,吊轴承寿命达到两年以上。

6、采用浮动连接

各传动部位均采用浮动连接方式,吊轴承为万向节结构,使螺旋体,吊轴承和尾部总成形成一个整体旋浮体,在一定范围内可随输送阻力自由旋转避让,不卡料,不堵料。

7、头尾轴承座

头尾轴承座均在壳体外,所有轴承采用多层密封和配合密封技术,轴承使用寿命长。

8、整机截面

螺旋给料机与其它输送设备相比,具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作安全、维修简便等优点。

螺旋式输送机各个螺旋节的布置次序很好遵循按螺旋节长度的大小依次排列和把相同规格的螺旋节排在一起的原则,安装时从头部开始,顺序进行。

对于“螺旋给料机的结构特点是什么?”小编就介绍到这里,大家如果还有其他问题也可咨询新乡大汉的在线客服人员
