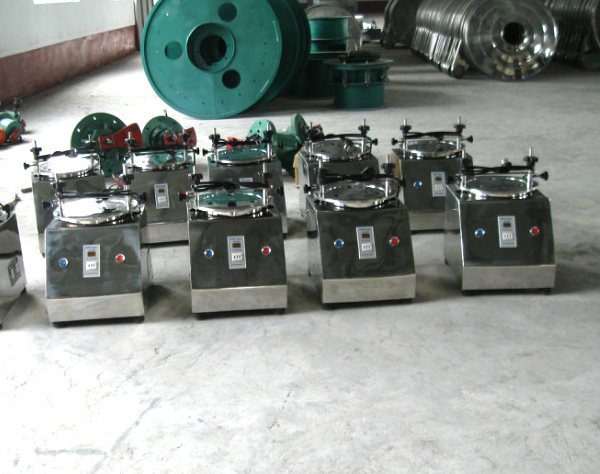

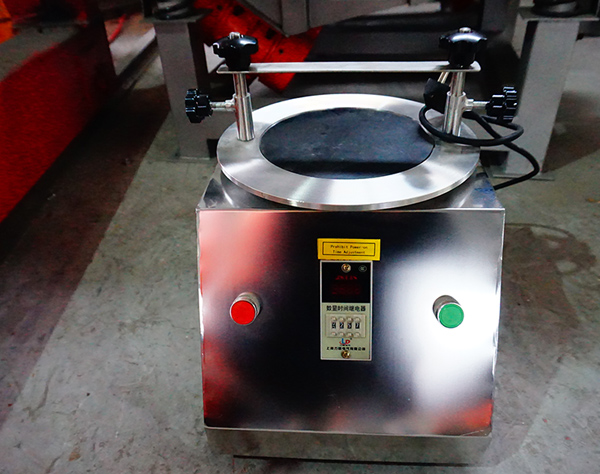

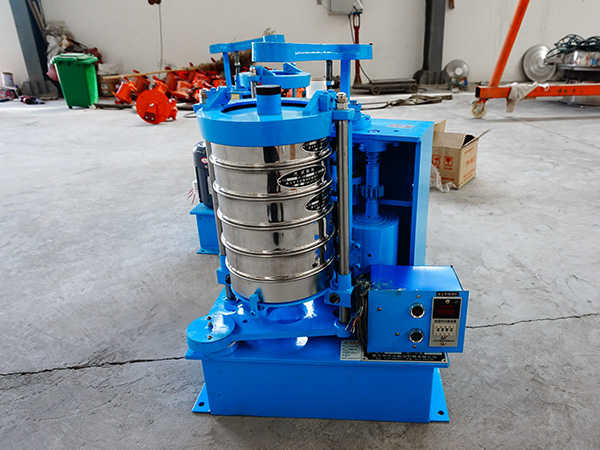

产品实拍

标准振筛机介绍

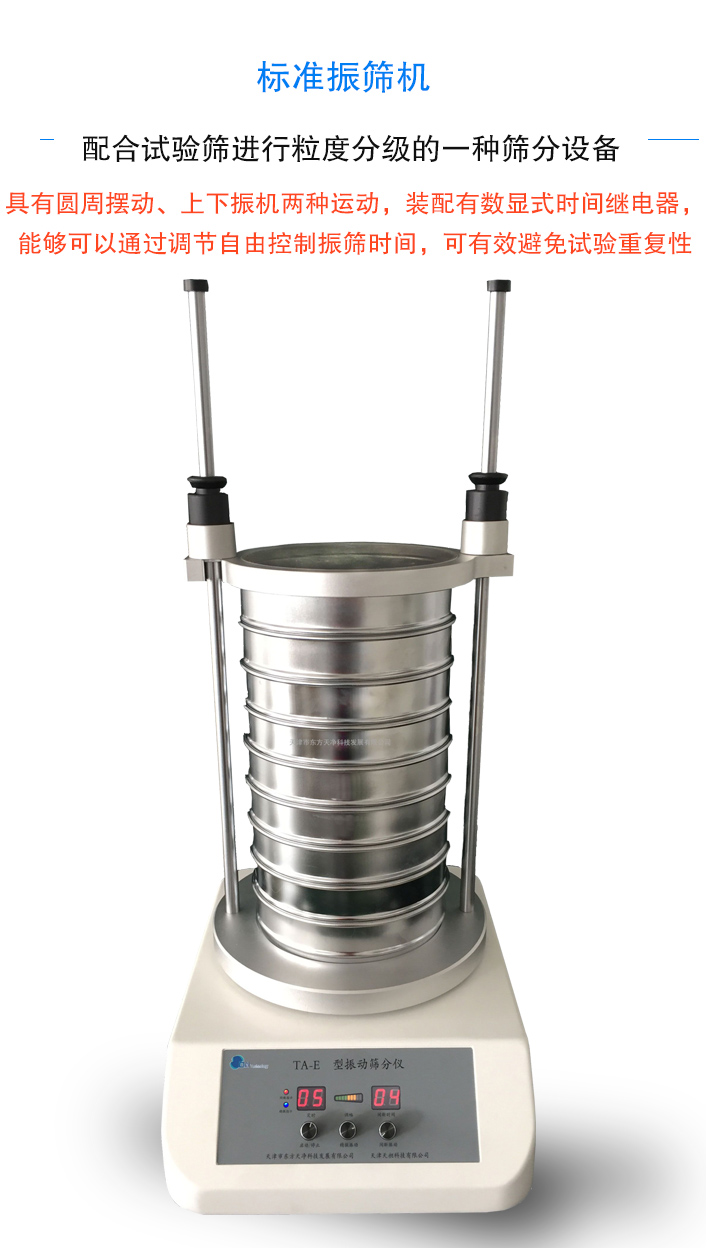

标准振筛机简称振筛机，主要配合试验筛进行粒度分级的一种筛分设备，具有圆周摆动、上下振机两种运动，装配有数显式时间继电器，能够可以通过调节自由控制振筛时间，可有效避免试验重复性。

标准振筛机分类

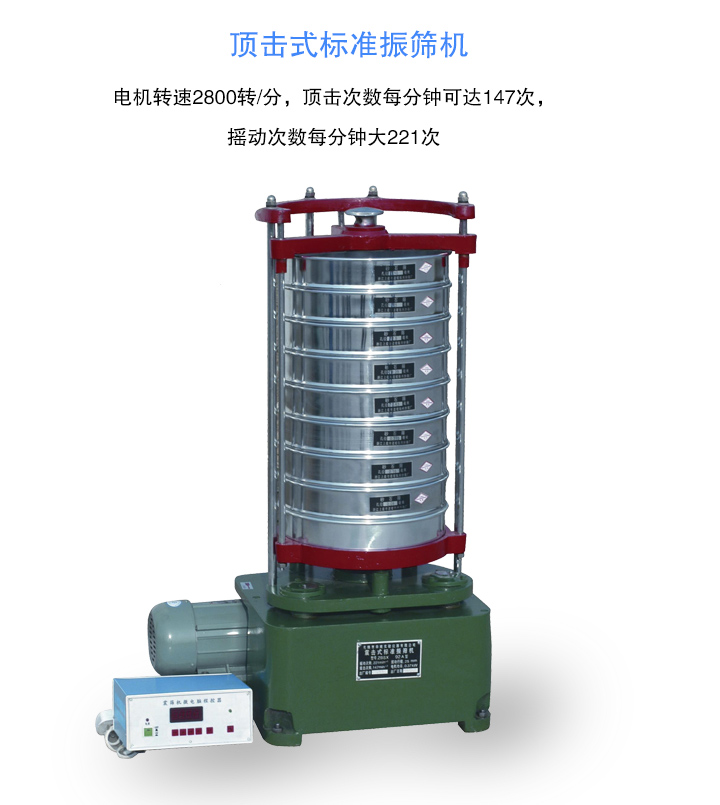

顶击式标准振筛机具有回转和振击双重运动，充分利用偏析原理使机器的平台面发生有规律的振动和顶击，规格有￠200mm、￠300mm样式，电机转速2800转/分，顶击次数每分钟可达147次，摇动次数每分钟大221次。

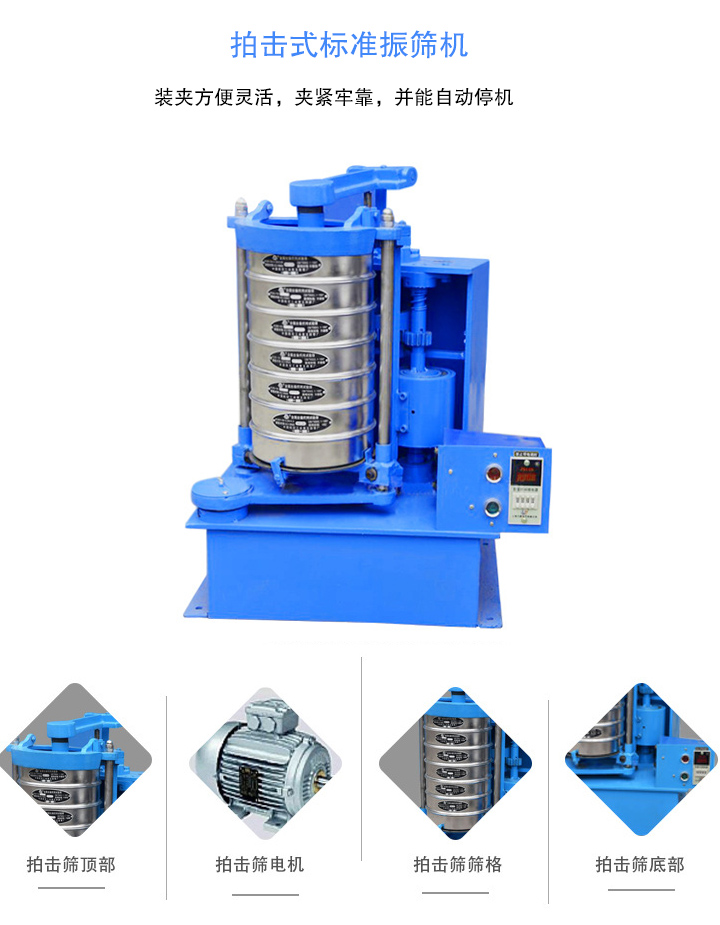

拍击式标准振筛机主要配套专用夹具，即可装夹Φ200试验筛，又可装Φ75、Φ100套筛，装夹方便灵活，夹紧牢靠，并能自动停机。

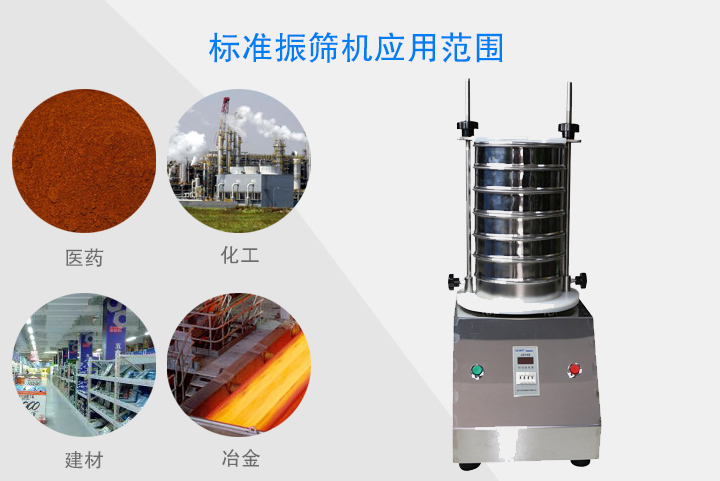

标准振筛机应用范围

主要用于地质、冶金、建材、化工、医药、国防等部分科研、生产、实验室对物料进行粒度检测和分析。

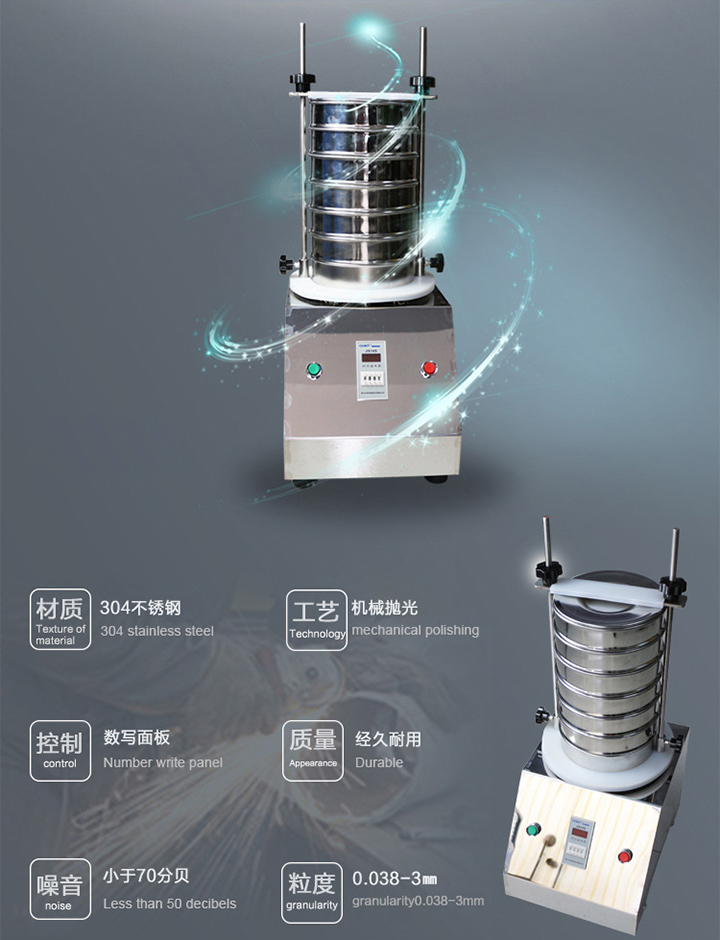

标准振筛机特点

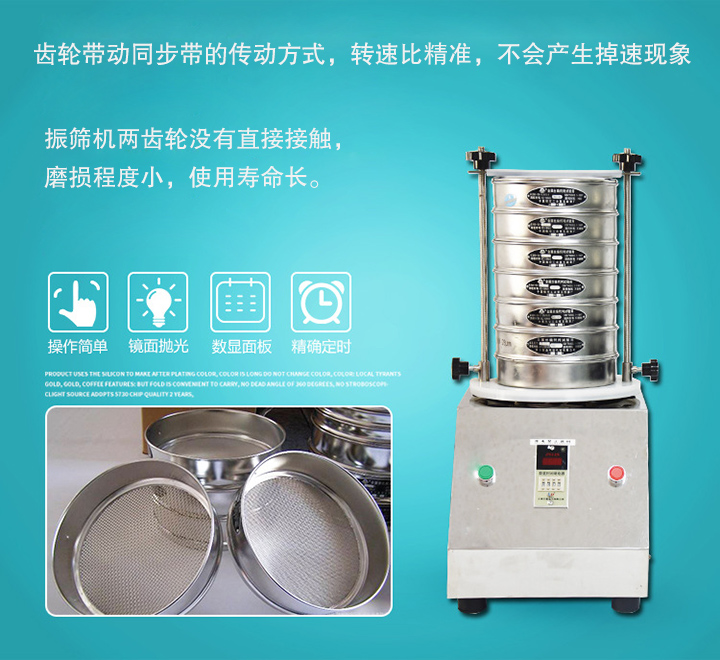

1、齿轮带动同步带的传动方式，转速比精准，不会产生掉速现象。

2、工作时同时具备往复、拍击振动两种运动形式，所以不会出现物料堵塞筛面的问题，并且下料快，筛分效率高。

3、电源控制其可预订时间，具备定时功能，自动停机检验生产一致，确保检验结构。

4、振筛机两齿轮没有直接接触，磨损程度小，使用寿命长。

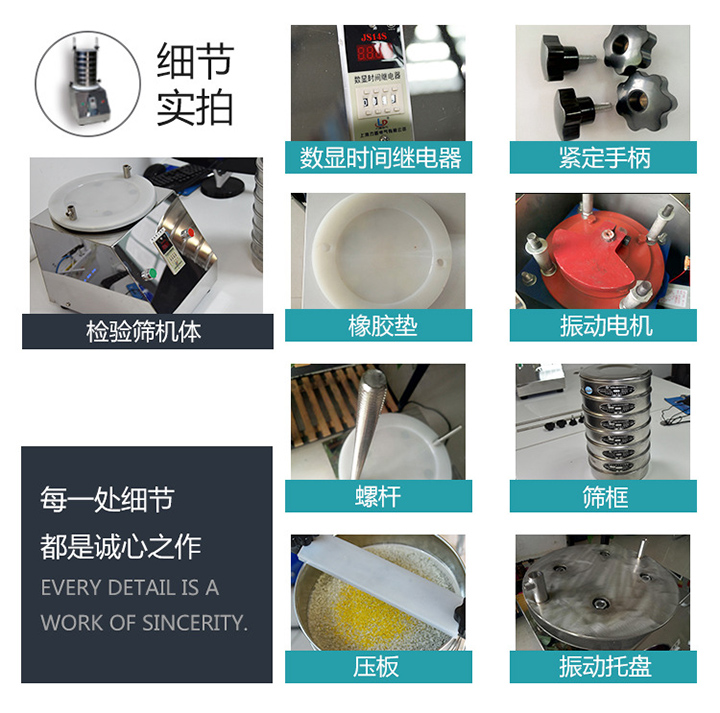

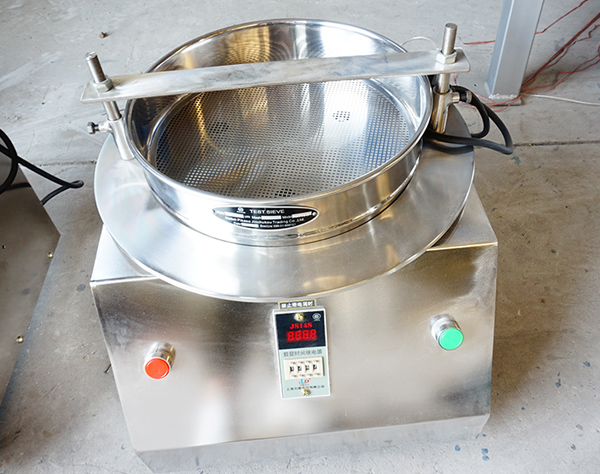

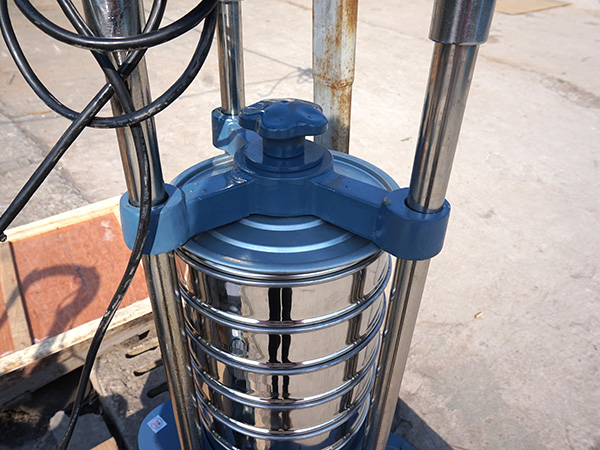

标准振筛机细节图

标准振筛机工作原理

顶击式标准振筛机有电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面圆周摆动。同时再同一台电动机带动另一蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落再机座的砧座上，使摆动架得到平面圆周摇动的同时震击。

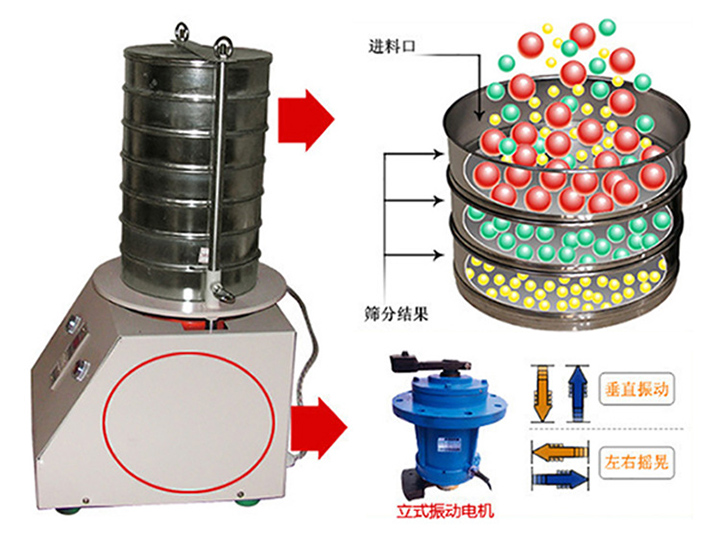

拍击式振筛机通过振动电机带动齿轮通过同步带传动到主轴上，经齿轮变速后主轴按要求的转速转动，主轴带动偏心轮使滑板做往复运动，带动安装在滑板托盘中的网孔从大到小的两组试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后顶杆齿轮通过凸轮顶击顶杆，顶杆使拍锤上下拍击试验筛上盖，使得试验筛、分样筛中的物料往复和上下振动，使小于试验筛筛面网孔的物料颗粒筛分进下层试验筛，如此层层筛选，使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

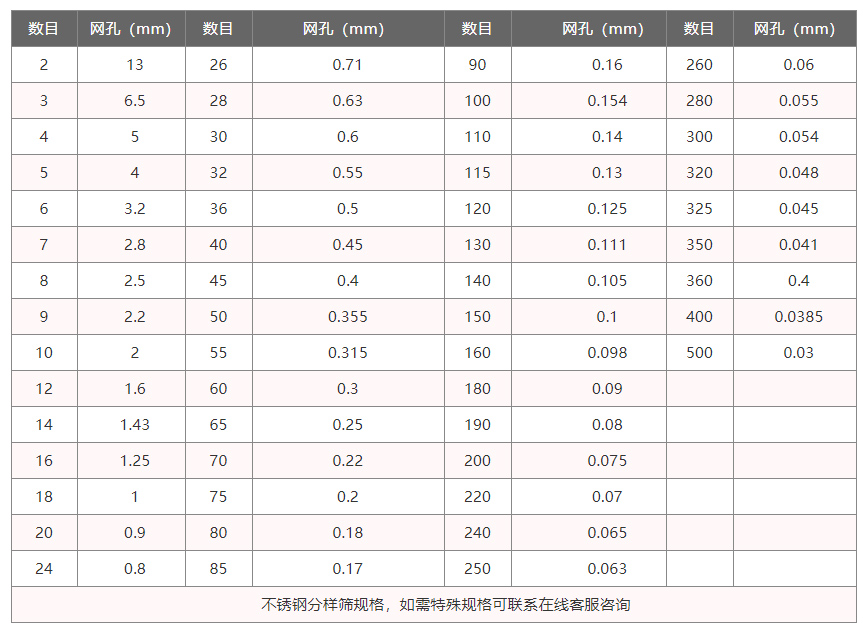

标准振筛机技术参数

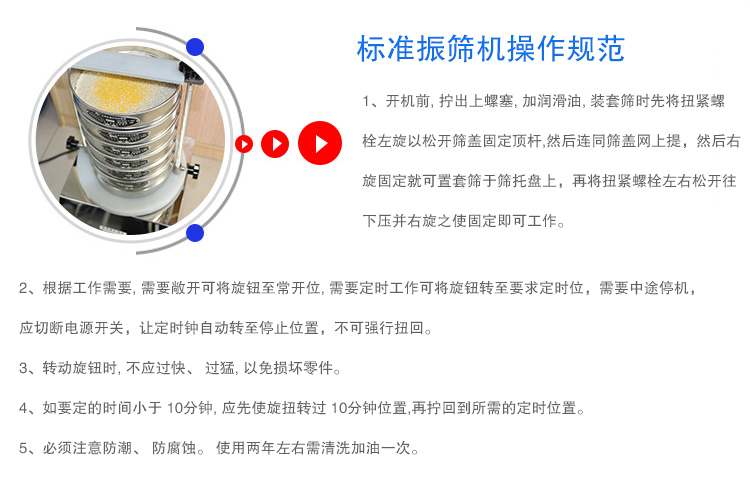

标准振筛机操作规范

1、开机前, 拧出上螺塞, 加润滑油, 装套筛时先将扭紧螺栓左旋以松开筛盖固定顶杆,然后连同筛盖网上提，然后右旋固定就可置套筛于筛托盘上，再将扭紧螺栓左右松开往下压并右旋之使固定即可工作。

2、根据工作需要, 需要敞开可将旋钮至常开位, 需要定时工作可将旋钮转至要求定时位，需要中途停机，应切断电源开关，让定时钟自动转至停止位置，不可强行扭回。

3、转动旋钮时, 不应过快、 过猛, 以免损坏零件。

4、如要定的时间小于 10分钟, 应先使旋扭转过 10分钟位置,再拧回到所需的定时位置。

5、必须注意防潮、 防腐蚀。 使用两年左右需清洗加油一次。
