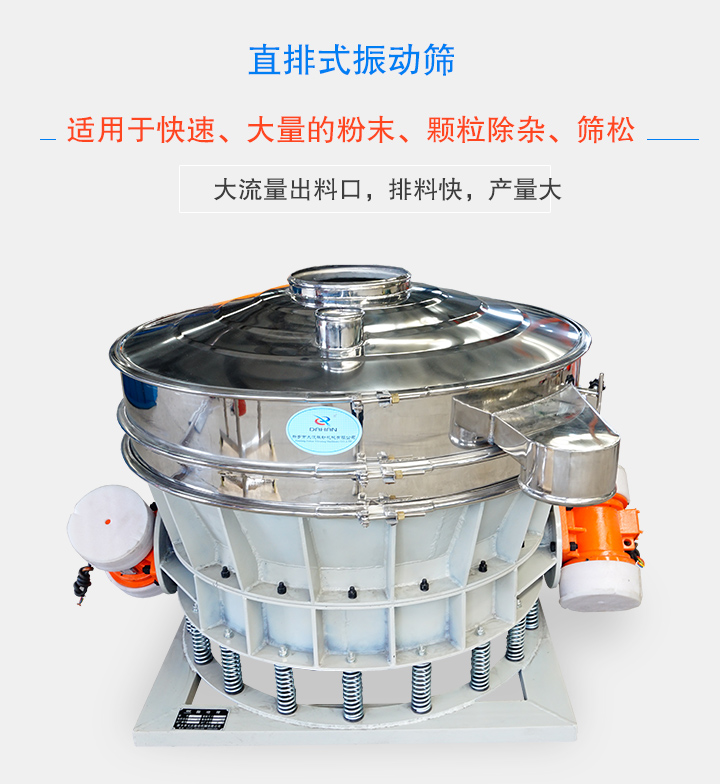

直排振动筛产品介绍

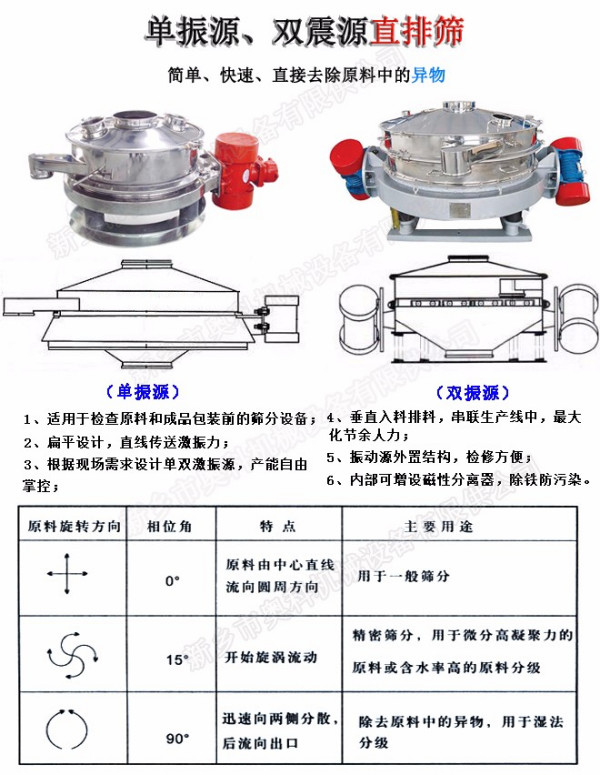

直排振动筛简称直排筛，出料口设置在筛机底部，有利于排料速度和产量，主要分为单振源与双振源两种，单振源直排振动筛主要采用单台电机驱动，物料上主要产生上下振动，不具备自动排料功能，双振源直排振动筛采用的是双电机驱动方式，物料能在筛面上产生涡旋运动，具有自动排料功能，可以根据处理量的大小进行选择，直排振动筛适用于快速、大量的细颗粒状物料分级的筛分设备。

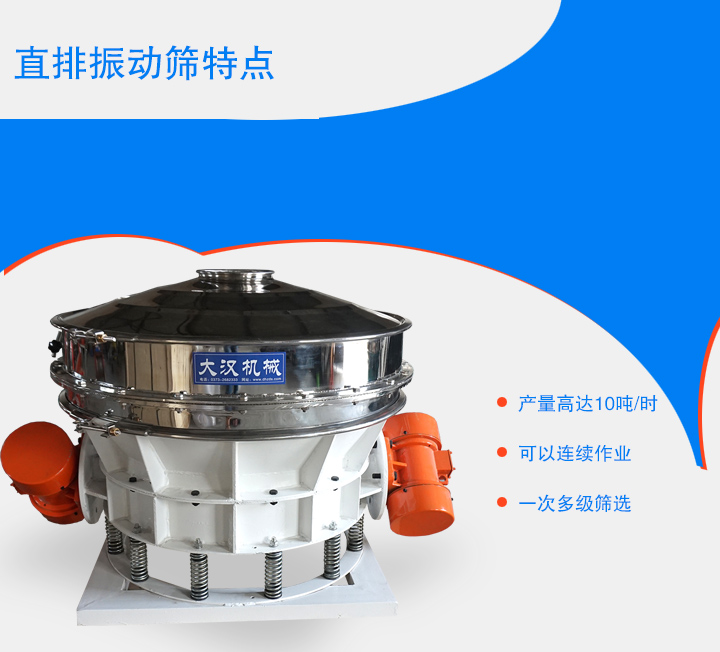

直排振动筛特点

1、排料口设计在底部，排料迅速，产量高达10吨/时；

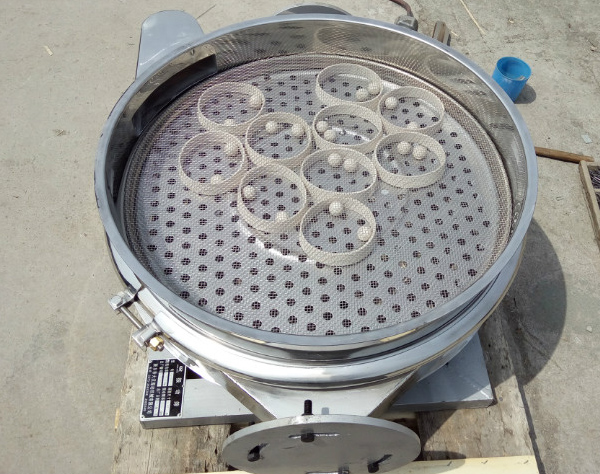

2、可以加装弹跳球清网装置，可减少筛网堵塞；

3、密封严谨，液体不泄漏，粉尘不飞扬；

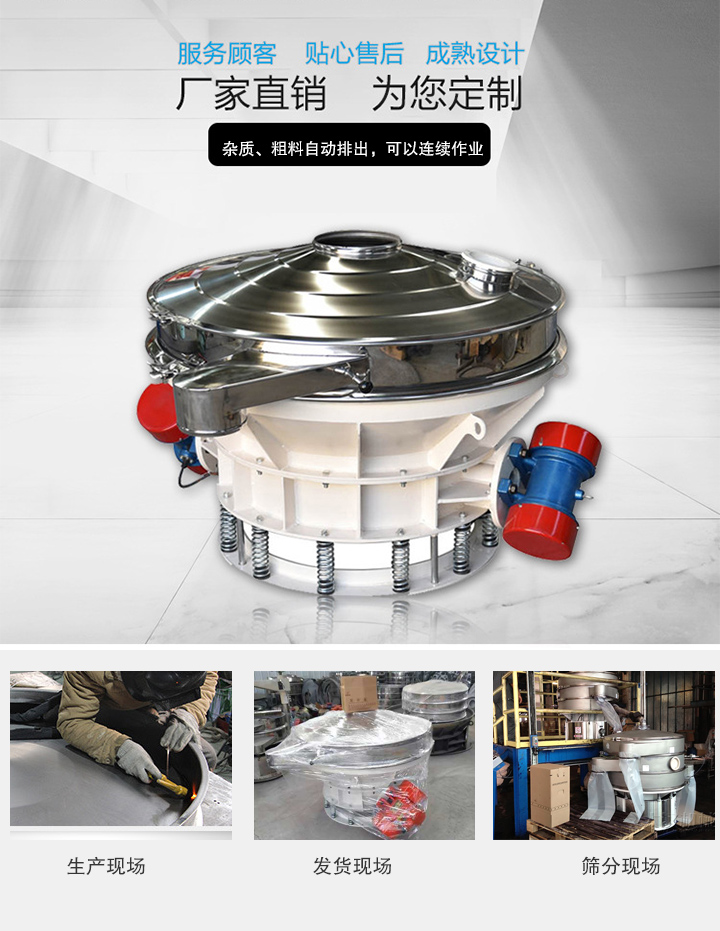

4、杂质、粗料自动排出，可以连续作业

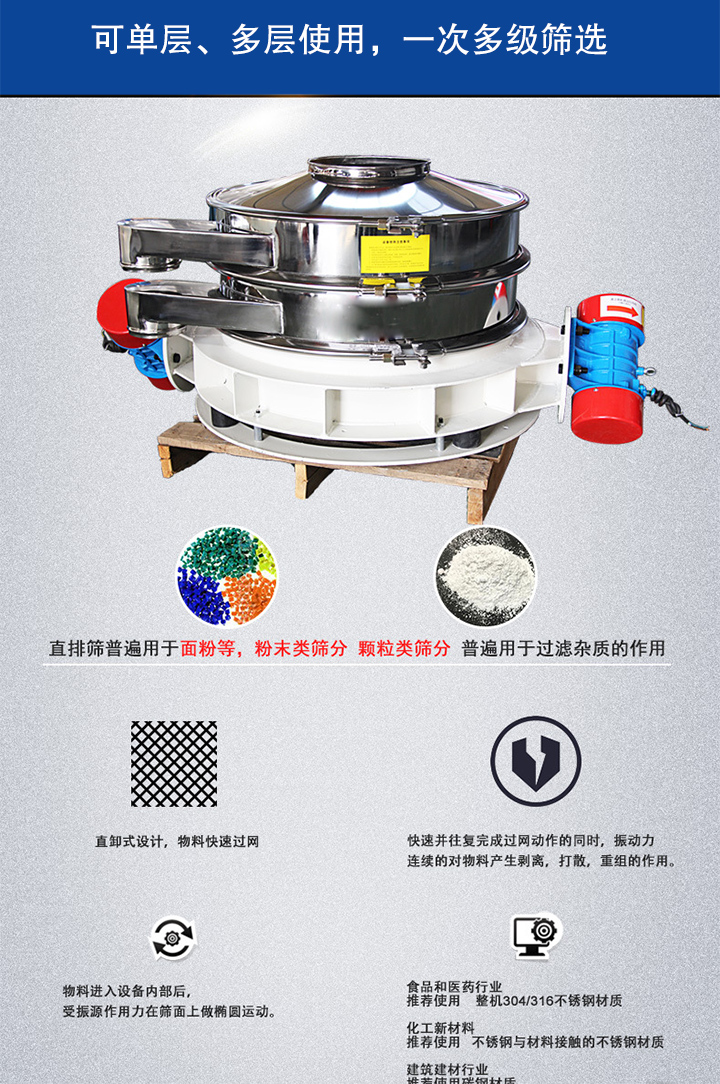

5、可单层、多层使用，一次多级筛选。

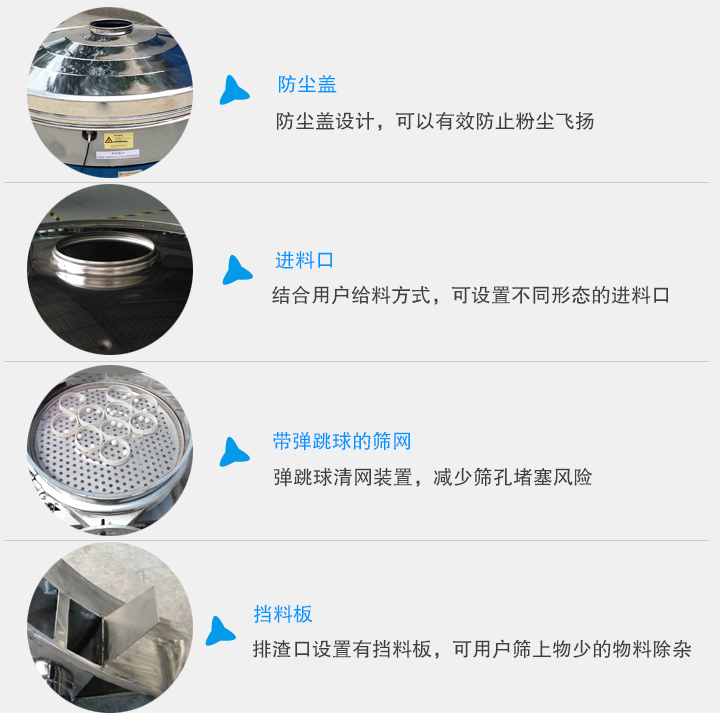

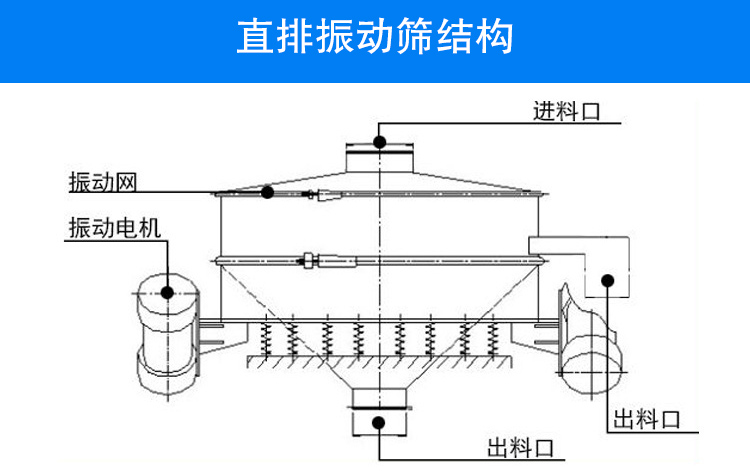

直排振动筛结构说明

直排振动筛由上筛体、中间筛体、筛网（筛体加网）、下筛体及连接附属件组成，其中中间筛体出筛除的杂质，外接口大小，上下筛体进出料口直径；设备安装筛网网孔大小另配置筛网。

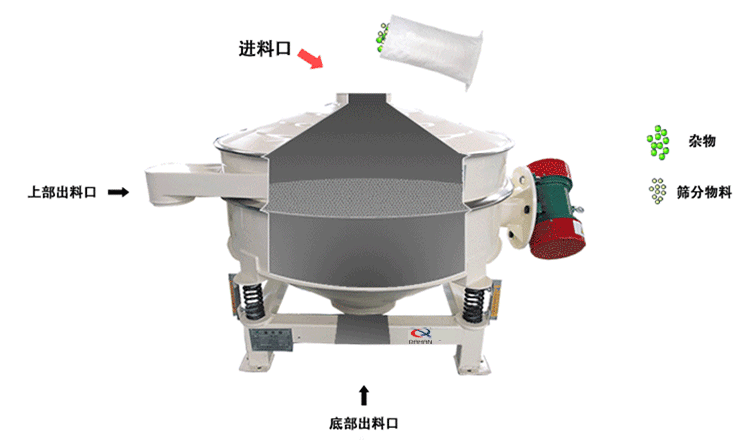

直排振动筛工作原理

直排振动筛是利用振动电机轴上下端的两组偏心块（不平衡偏心块）的相位角及两台振动电机之间的交叉角度将振动电机的旋转运动转变成水平、倾斜、垂直以及离心力等多作用重叠，再将这种作用力传递至筛面，以此达到对物料的除杂作用。

直排振动筛技术参数

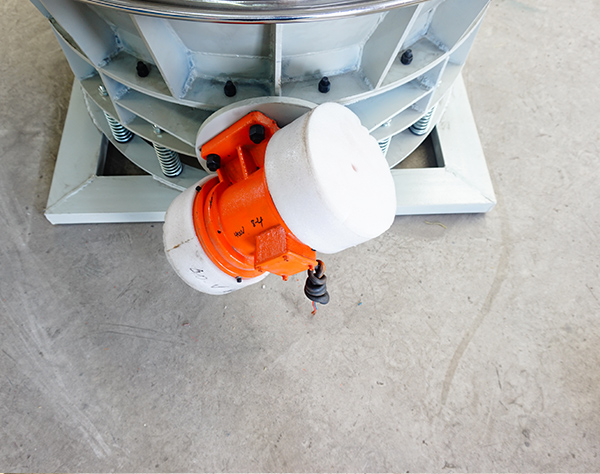

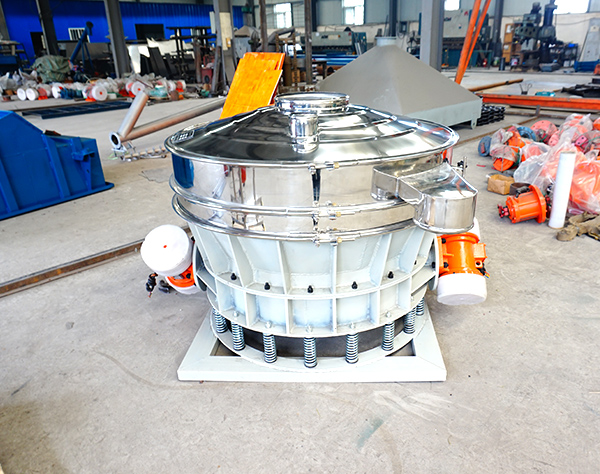

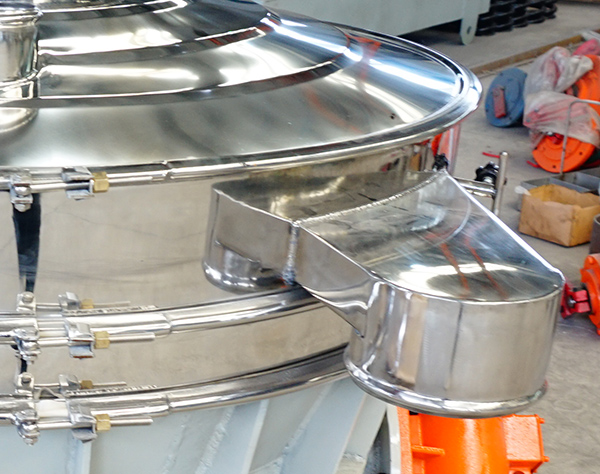

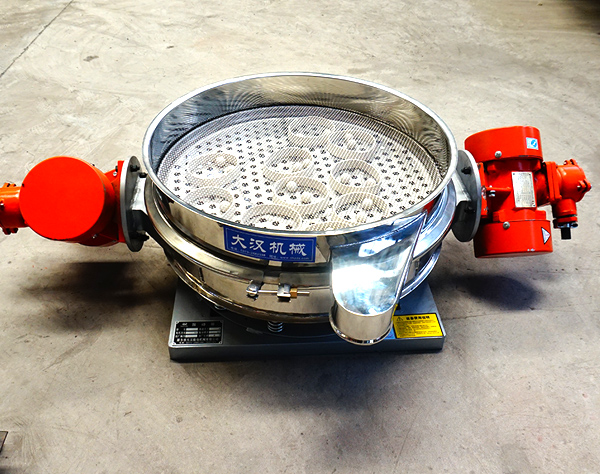

直排振动筛现场图片

直排振动筛购买须知：



1、整体安装，振动电机符合安全防护要求。

2、外观质量要求：

1) 由买方指定设备外观颜色。非SUS304材质材料需进行防腐油漆及面漆处理，面漆颜色为冰灰色。

2) 主要机加工表面不应有拉毛、碰伤和锈蚀现象，锐边倒角并清除焊渣。

3) 不锈钢表面不允许有创伤、划痕等缺陷。

3、各装置的材质及功率要求：

1) 材质：与物料接触部分不锈钢（SUS304）,其余部分材质满足传动刚度要求。

2）功率：卖方提供电机功率。

4、空负荷试验要求

直排筛必须在额定转速下进行30min的空载试验，并应满足下列要求：

1)机器运转正常、平稳，不得有异常声音，操作装置灵活、可靠，测量噪音必须小于75dB。

2)各连接件、紧固件不得有松动现场。
