TH/HL环链斗式提升机

简述TH/HL环链斗式提升机牵引件选用优质合金钢高强度圆环链，可用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料，输送物料温度不超过250℃，环链斗式提升机中部机壳分单、双通道两种形式，输送量比普通机型提高30%以上。

输送量：365立方/时

提升高度：40米

适用物料：煤、水泥、石灰石、碎石、砂子、化肥、粮食等

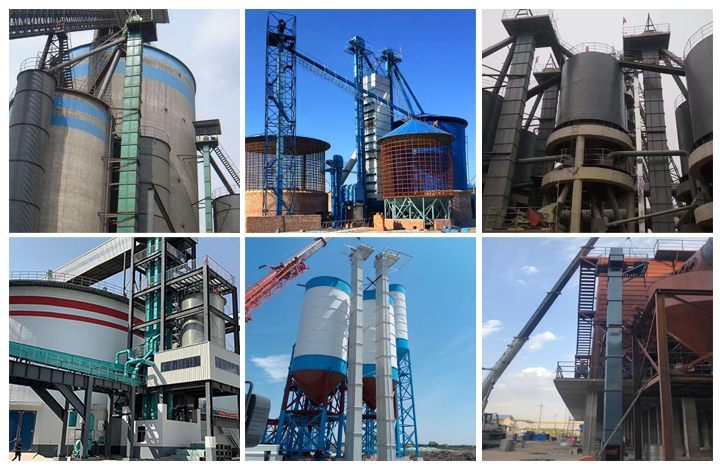

应用领域：水泥厂、冶金、建材、化工、矿产等行业

无需担心物料成品达不到您的需求，我们提供免费试机和产品定制

产品实拍现场视频型号配置

订购咨询

具体报价请致电
0373-268 2345

产品介绍
产品优势
工作原理
产品价格
在线咨询

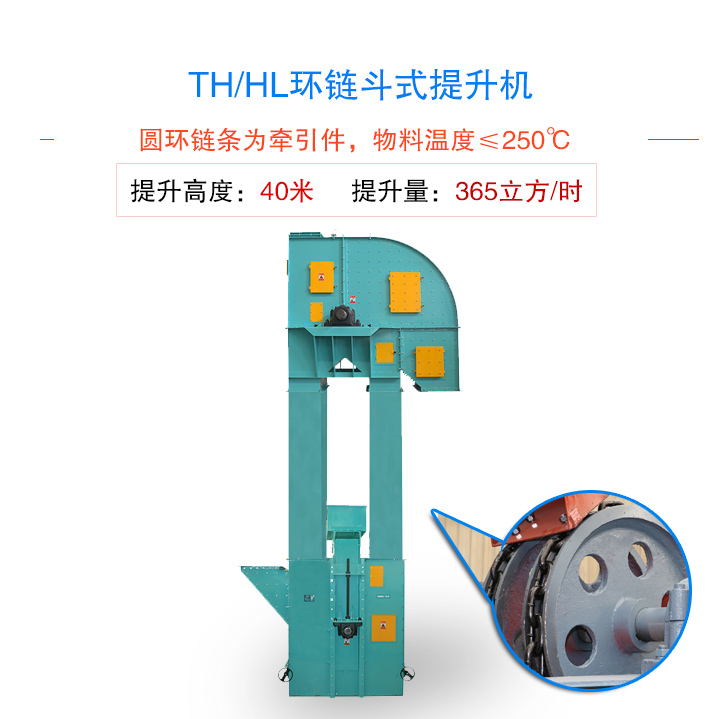

环链斗式提升机产品概述

圆环链条为牵引件提升高度达40米

TH/HL环链斗式提升机也叫环链式斗式提升机,简称环链提升机，环链斗提机，采用环形链条带动料斗提升物料，采用混合式或重力卸料，挖取式装料，中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。

环链斗式提升机应用

环链斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的低磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。

现场视频

环链斗式提升机牵引件用优质合金钢高度圆环链，可自动张紧，避免打滑和脱链，提升输送量比普通机型提高30%以上

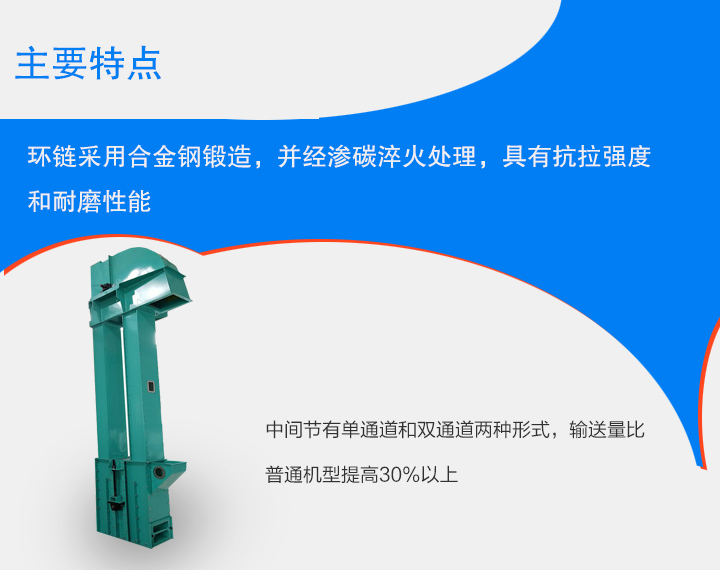

环链斗式提升机主要特点

环链斗式提升机特点

1、输送量大，相同斗宽的TH型斗式提升机型与HL型斗式提升机型相比，输送量增大近一倍；

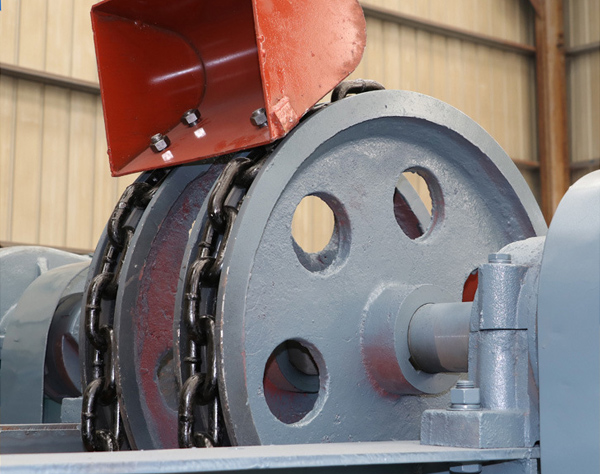

2、采用组装式链轮，有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，且节约拆料、降低了维修费；

3、机身下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；

4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。本提升机为混合或重力方式卸料，掏取式装料，适用输送堆积密度不大于1.5吨/m3的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250度。

环链斗式提升机工作原理

HL型斗式提升机由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。牵引机构是两根环形链条. HL型斗式提升机，由运动部分（料斗与牵引链条）。

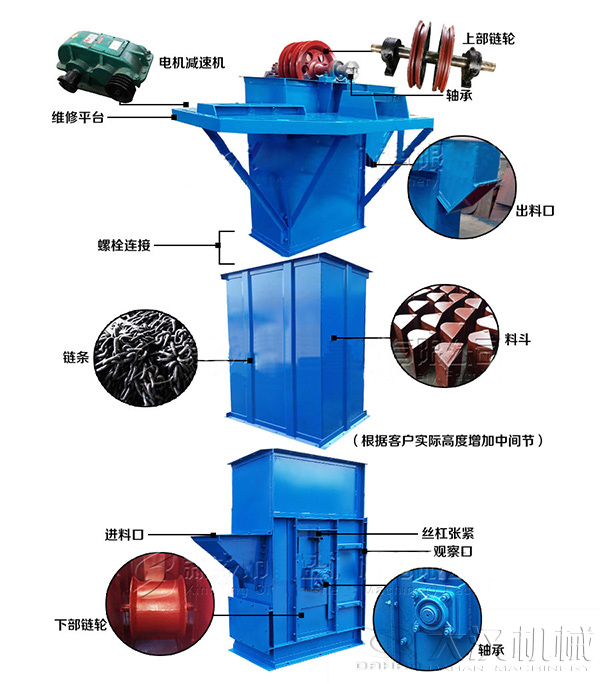

环链斗式提升机结构

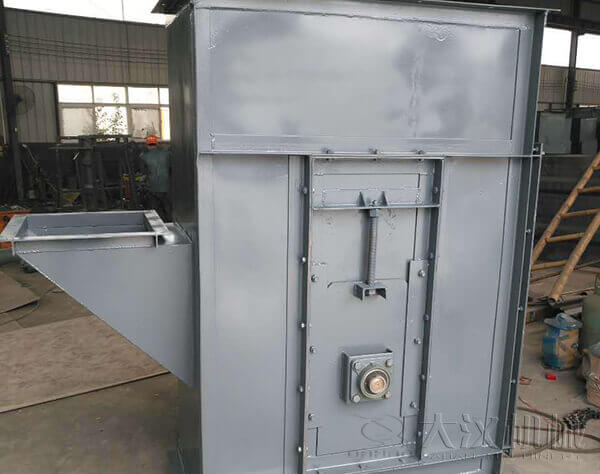

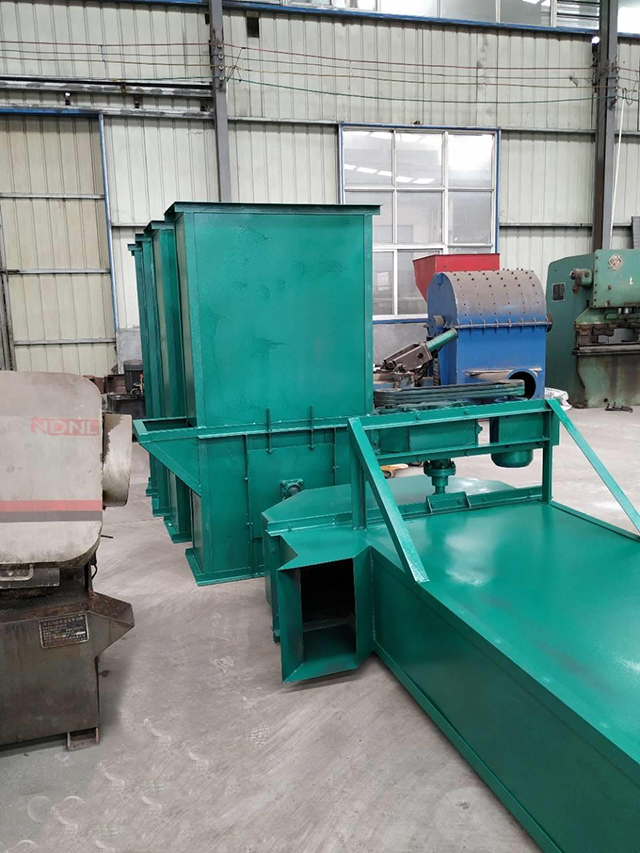

产品实拍

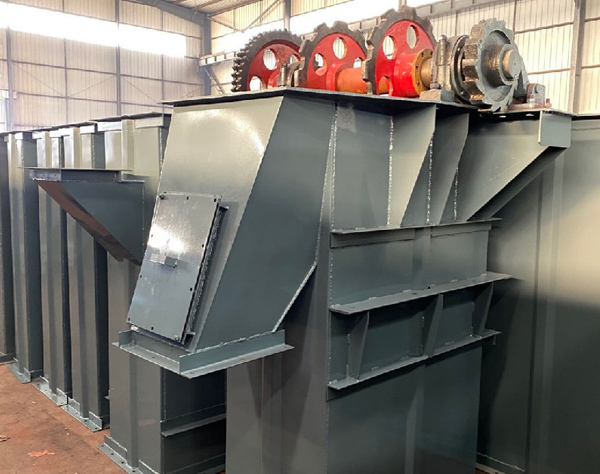

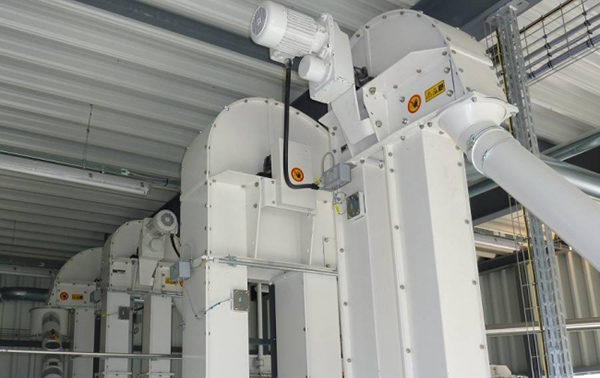

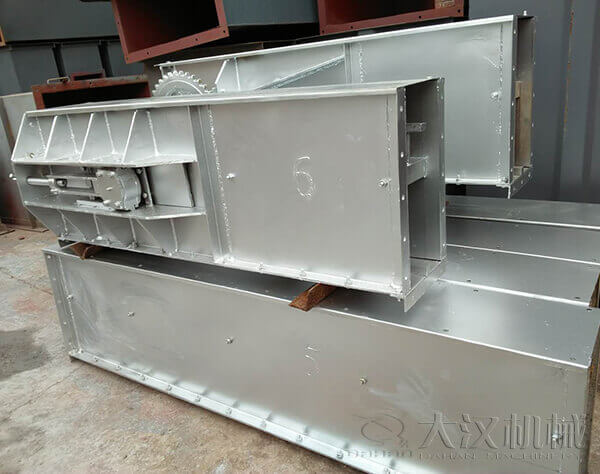

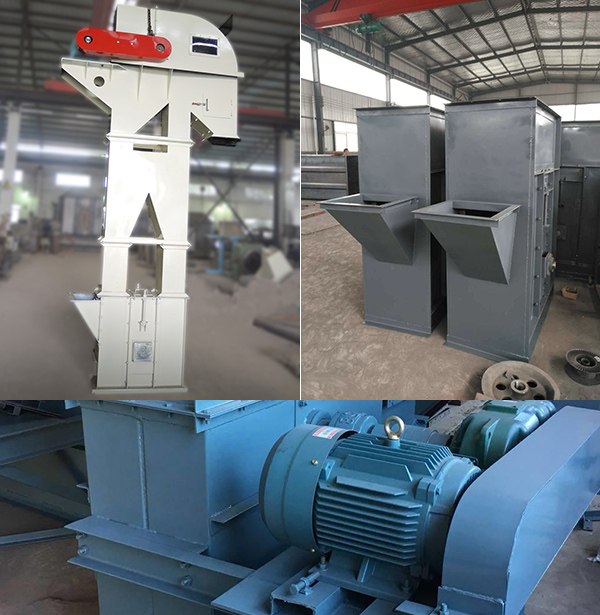

环链斗式提升机图片

环链斗式提升机技术参数

型号	TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
输送量（m3/h）	21	36	36	56	45	70	68	110	87	141	141	220
斗宽（mm）	315		400		500		630		800		1000
斗容（L）	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距（mm）	500		600		688		688		920		920
链条规格	Φ18×50		Φ18×50		Φ22×86		Φ22×86		Φ26×92		Φ26×92
链条节径（mm）	630		710		800		900		1000		1250
斗速（m/s）	1.4		1.4		1.5		1.5		1.6		1.6
物料量大块（mm）	45		55		65		75		85		100

注意：

1、环链斗式提升机表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、TH型斗提机料斗用途：

Zh—中深斗：输送湿粘性物料，如糖、湿细沙等。

Sh—深斗：输送重的粉状至小块状物料，如水泥、砂、煤等。

3、HL型斗提机料斗的用途：

Q—浅圆底料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。

S—深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

型号	料斗型式	输送量（m3/h）	斗宽（mm）	斗容（L）	链条规格	链条节径（mm）	斗速（m/s）	物料量大块（mm）
TH315	21	315	3.75	500	Φ18×50	630	1.4	45
TH315	36	315	6	500	Φ18×50	630	1.4	45
TH400	36	400	5.9	600	Φ18×50	710	1.4	55
TH400	56	400	9.5	600	Φ18×50	710	1.4	55
TH500	45	500	9.3	688	Φ22×86	800	1.5	65
TH500	70	500	15	688	Φ22×86	800	1.5	65
TH630	68	630	14.6	688	Φ22×86	900	1.5	75
TH630	110	630	23.6	688	Φ22×86	900	1.5	75
TH800	87	800	23.3	920	Φ26×92	1000	> 1.6	85
TH800	141	800	37.5	920	Φ26×92	1000	> 1.6	85
TH1000	141	1000	37.6	920	Φ26×92	1250	> 1.6	100
TH1000	220	1000	58	920	Φ26×92	1250	> 1.6	100
